Instalacja ogrzewania podłogowego

Montaż systemu ogrzewania podłogowego w przestronnych pomieszczeniach z dużymi przeszkleniami. Realizacja obejmowała kilka osobnych stref grzewczych z precyzyjnym rozplanowaniem pętli na siatce zbrojeniowej. Projekt uwzględniał optymalne zagęszczenie rur w strefach przygranicznych oraz przy oknach, co zapewnia efektywną kompensację strat ciepła.

Zakres Prac

  • Montaż izolacji termicznej na całej powierzchni
  • Układanie taśmy dylatacyjnej na obwodzie
  • Rozłożenie siatki zbrojeniowej w całym obiekcie
  • Rozkładanie pętli grzewczych z rur wielowarstwowych
  • Mocowanie rur do siatki klipsami montażowymi
  • Separacja strefowa z użyciem czerwonych taśm
  • Wykonanie podejść do rozdzielacza
  • Przeprowadzenie próby ciśnieniowej
  • Pozostawienie instalacji pod ciśnieniem przed wylewką

Przebieg realizacji

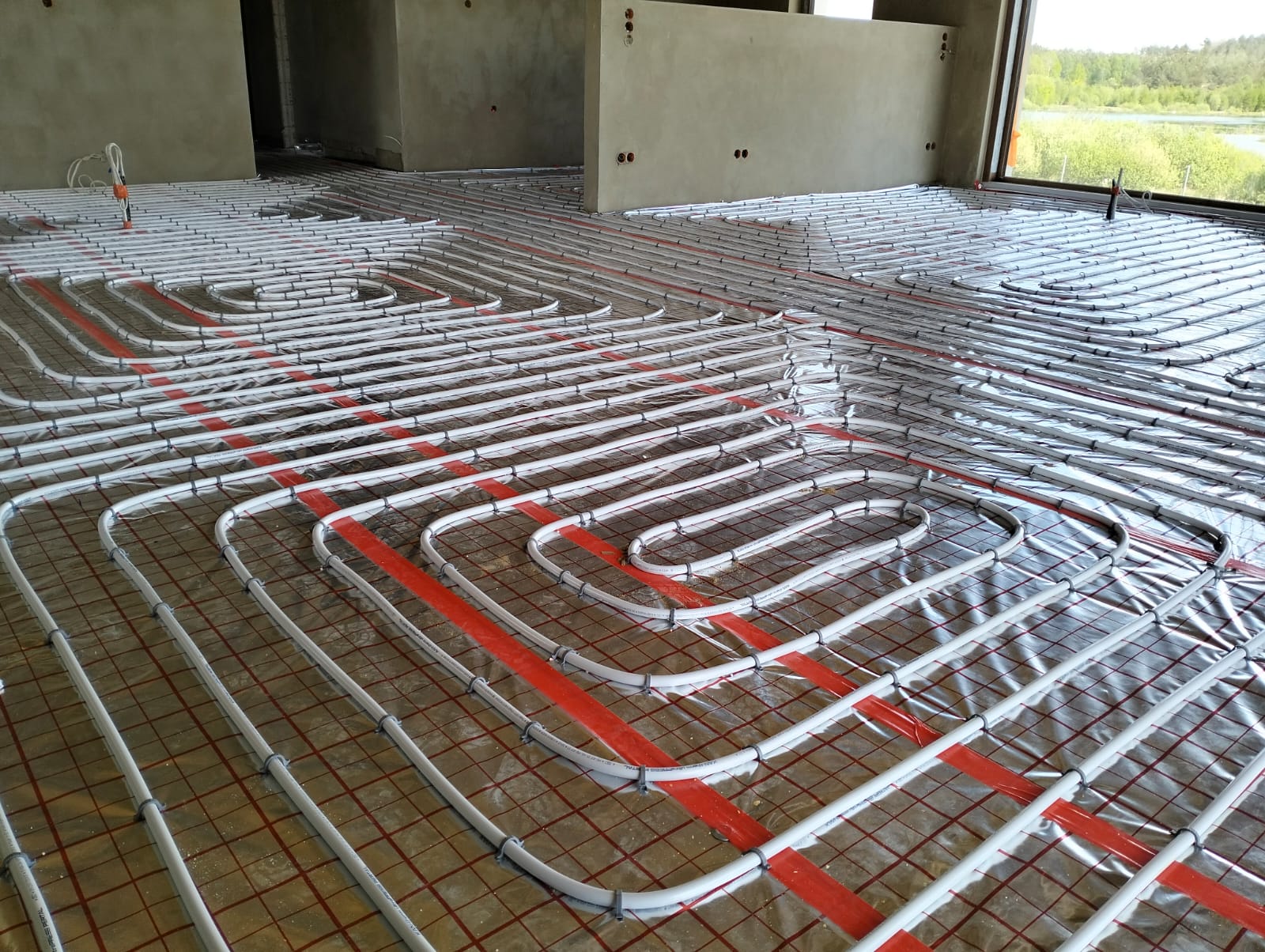

Prace montażowe rozpoczęto od ułożenia warstwy izolacji termicznej, która skutecznie ogranicza straty ciepła w kierunku podłoża. Na izolacji zamontowano czerwoną taśmę dylatacyjną, która zabezpiecza połączenie posadzki ze ścianami oraz kompensuje ruchy termiczne betonu. Widoczne na zdjęciach czerwone taśmy pełnią również funkcję separatorów strefowych, wyznaczając granice między poszczególnymi pomieszczeniami lub obiegami grzewczymi, co ułatwia późniejszy podział na niezależne strefy temperaturowe.

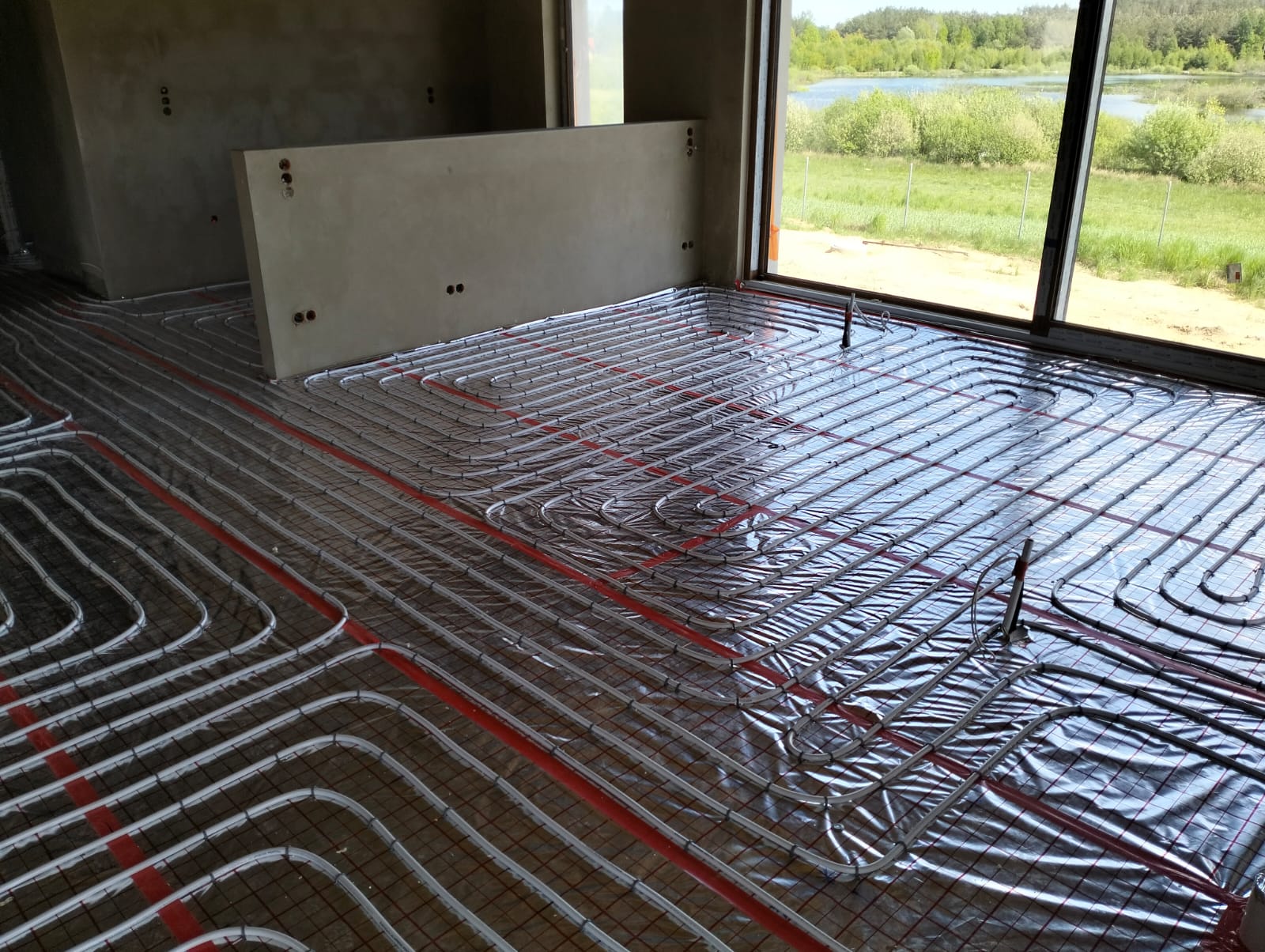

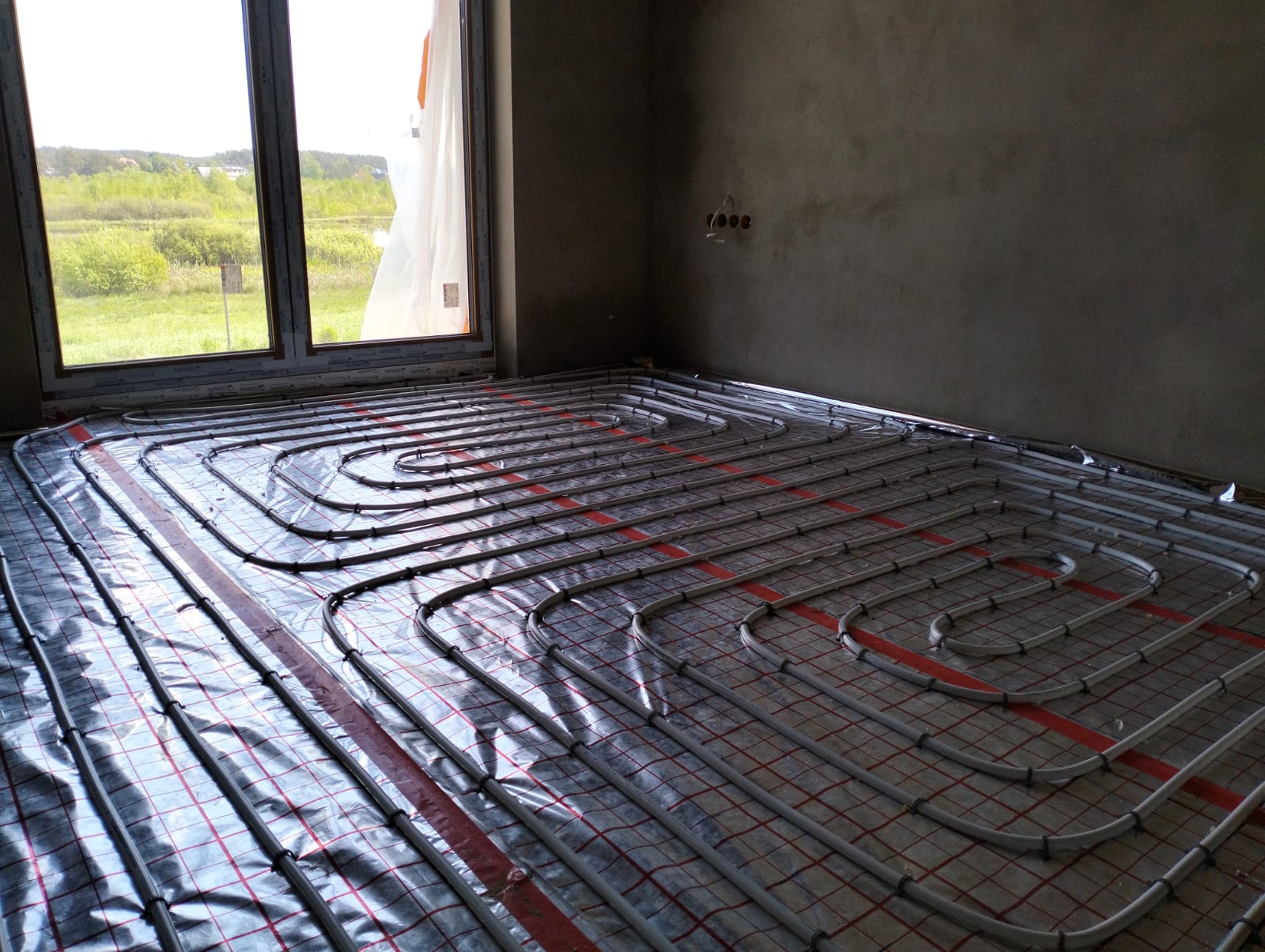

Na przygotowanym podłożu rozłożono siatkę zbrojeniową, która tworzy stabilną konstrukcję pod mocowanie rur oraz wzmacnia jastrych. Rury wielowarstwowe zostały ułożone w przemyślane pętle dostosowane do kształtu i charakteru pomieszczeń. Widoczny jest wyraźny podział na strefy – każde pomieszczenie otrzymało własny układ pętli grzewczych, a rury prowadzące do rozdzielacza zostały wyraźnie oznaczone czerwonymi taśmami. W obszarach przy dużych przeszkleniach zastosowano gęstsze układanie pętli, co skutkuje wyższą mocą grzewczą w miejscach największych strat ciepła oraz eliminuje efekt zimnej podłogi przy oknach.

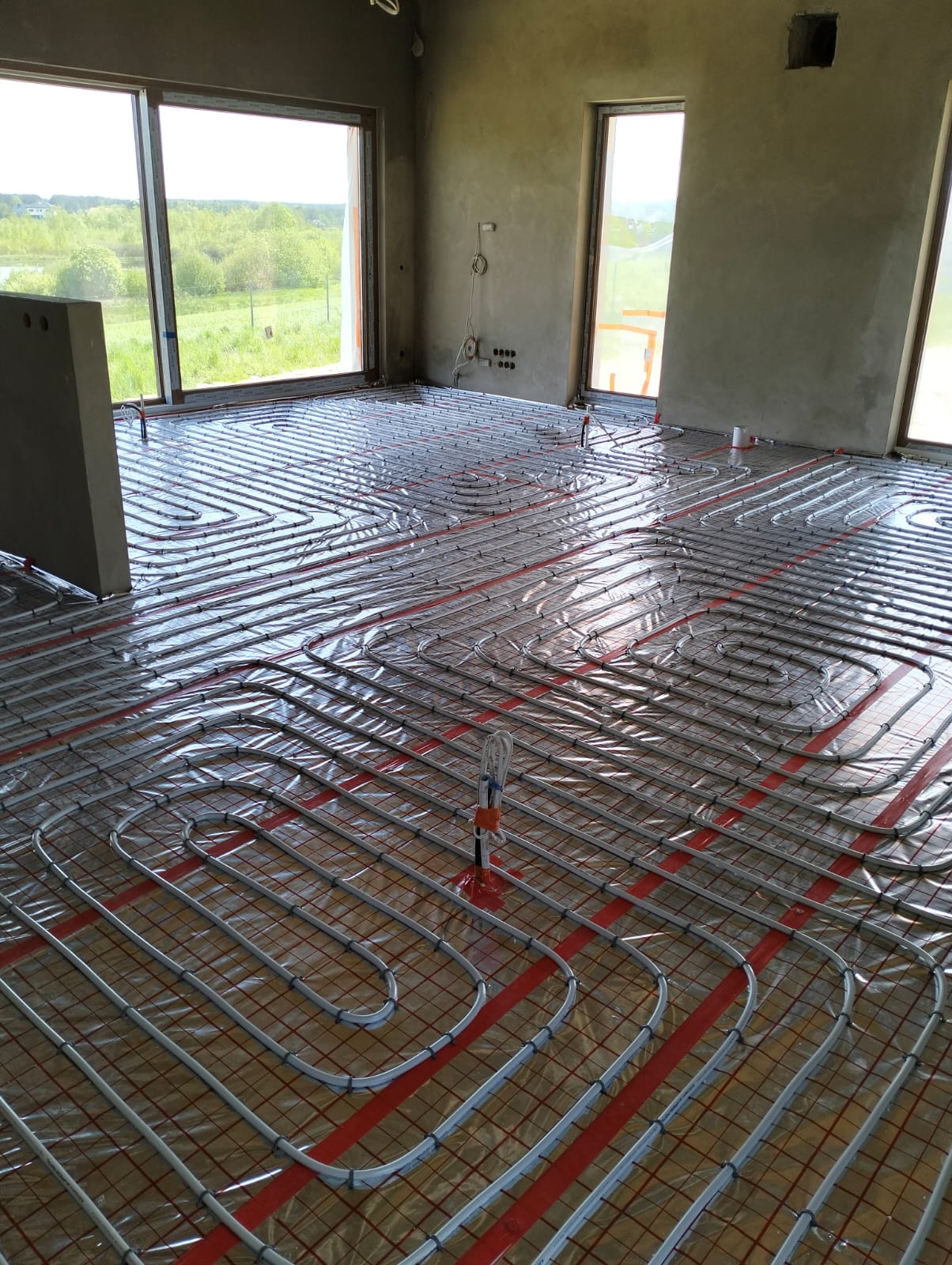

Charakterystyczną cechą tej realizacji jest przemyślany układ instalacji w pomieszczeniach o otwartej przestrzeni. Długie pętle grzewcze zostały ułożone równolegle z zachowaniem stałych odstępów, co gwarantuje równomierne rozprowadzanie ciepła na całej powierzchni. Miejsca łączenia różnych stref zostały zabezpieczone, a podejścia rur do rozdzielacza prowadzone są w sposób uporządkowany i estetyczny. Po zakończeniu montażu przeprowadzono próbę szczelności systemu, wypełniając wszystkie pętle wodą i utrzymując ciśnienie robocze. Instalacja pozostaje pod ciśnieniem do momentu wykonania wylewki betonowej, zgodnie z wymaganiami technicznymi.
