Montaż instalacji wody deszczowej ze zbiornikiem i systemem nawadniania

Kompleksowa realizacja systemu zagospodarowania wody deszczowej obejmująca montaż podziemnego zbiornika retencyjnego oraz układu do podlewania ogrodu. Projekt wymagał wykonania wykopów, ułożenia rurociągów z rynien oraz przygotowania infrastruktury do systemu nawadniania sączkowego. System umożliwia ekonomiczne wykorzystanie wody deszczowej do podlewania zieleni wokół budynku.

Zakres Prac

  • Wykonanie wykopu pod zbiornik retencyjny
  • Przygotowanie podłoża żwirowego pod zbiornik
  • Montaż podziemnego zbiornika na wodę deszczową
  • Układanie rurociągów odprowadzających z rynien
  • Montaż przewodów zasilających system nawadniania
  • Instalacja zbiornika naziemnego przy budynku
  • Wykonanie przyłączy do systemu sączkowego
  • Układanie przewodów w wykopach
  • Zasypanie i przygotowanie terenu pod zagospodarowanie

Przebieg realizacji

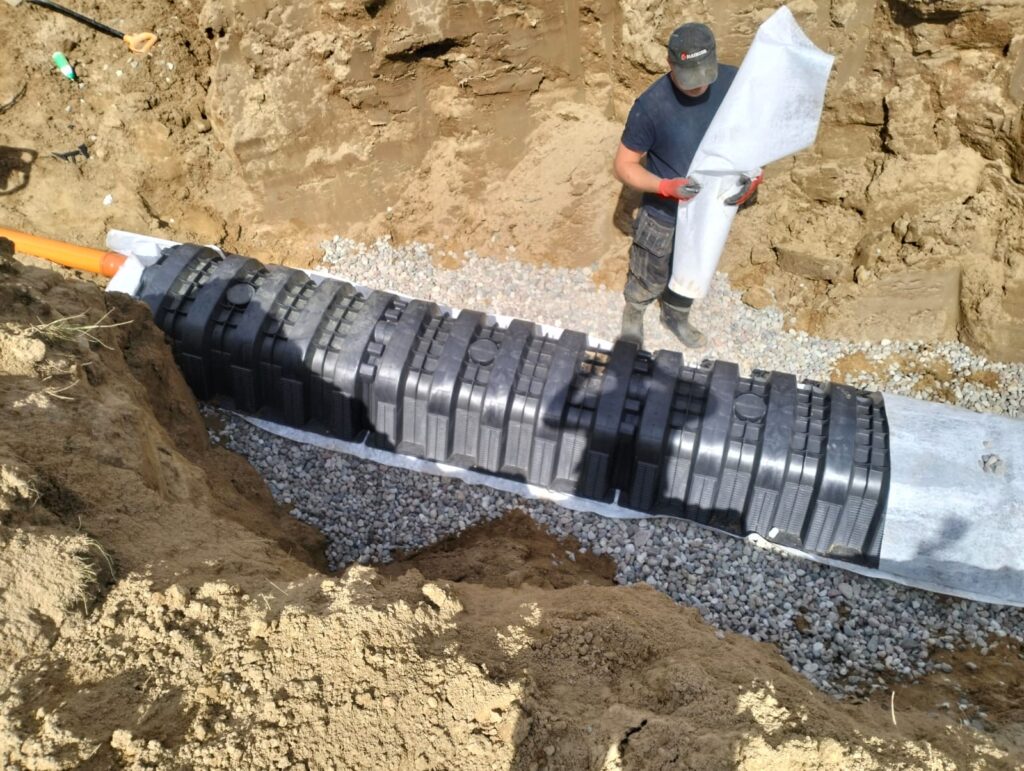

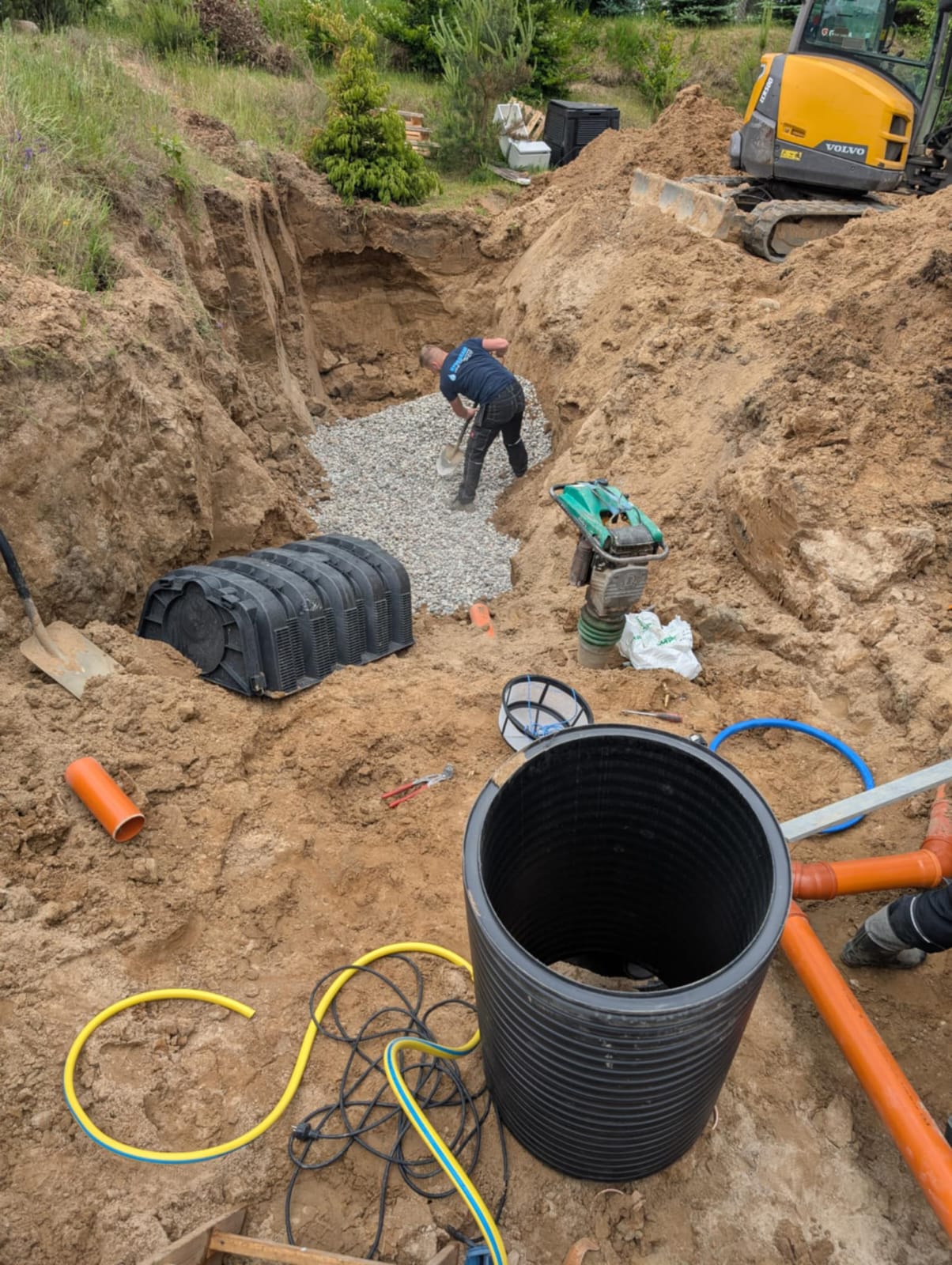

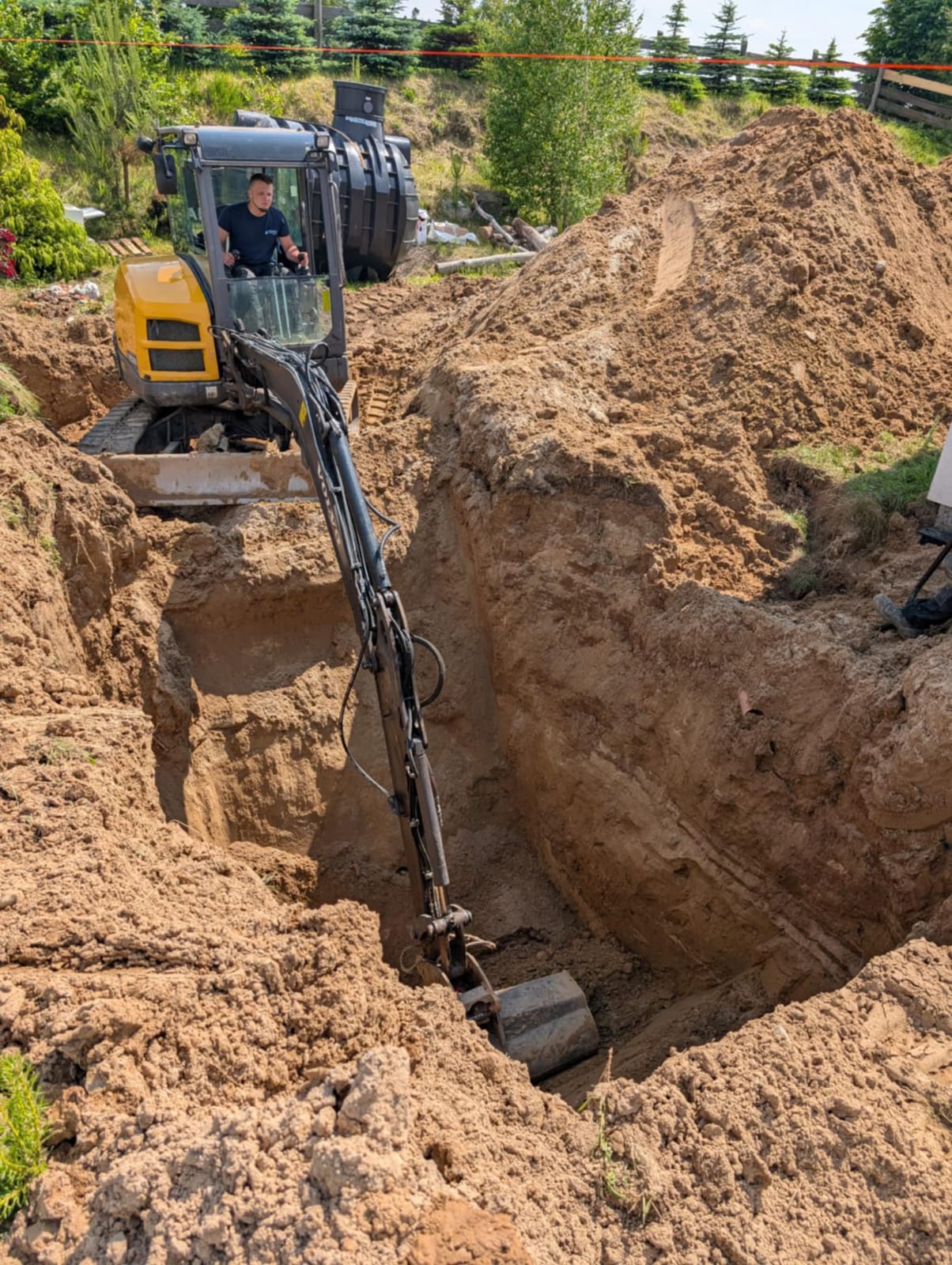

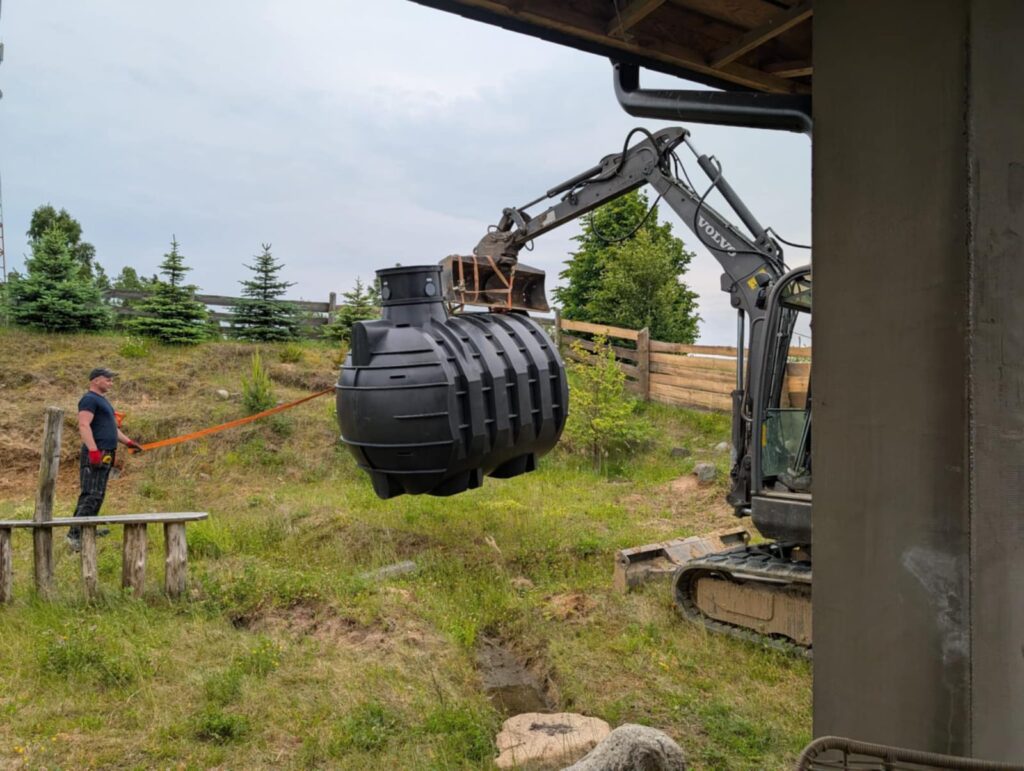

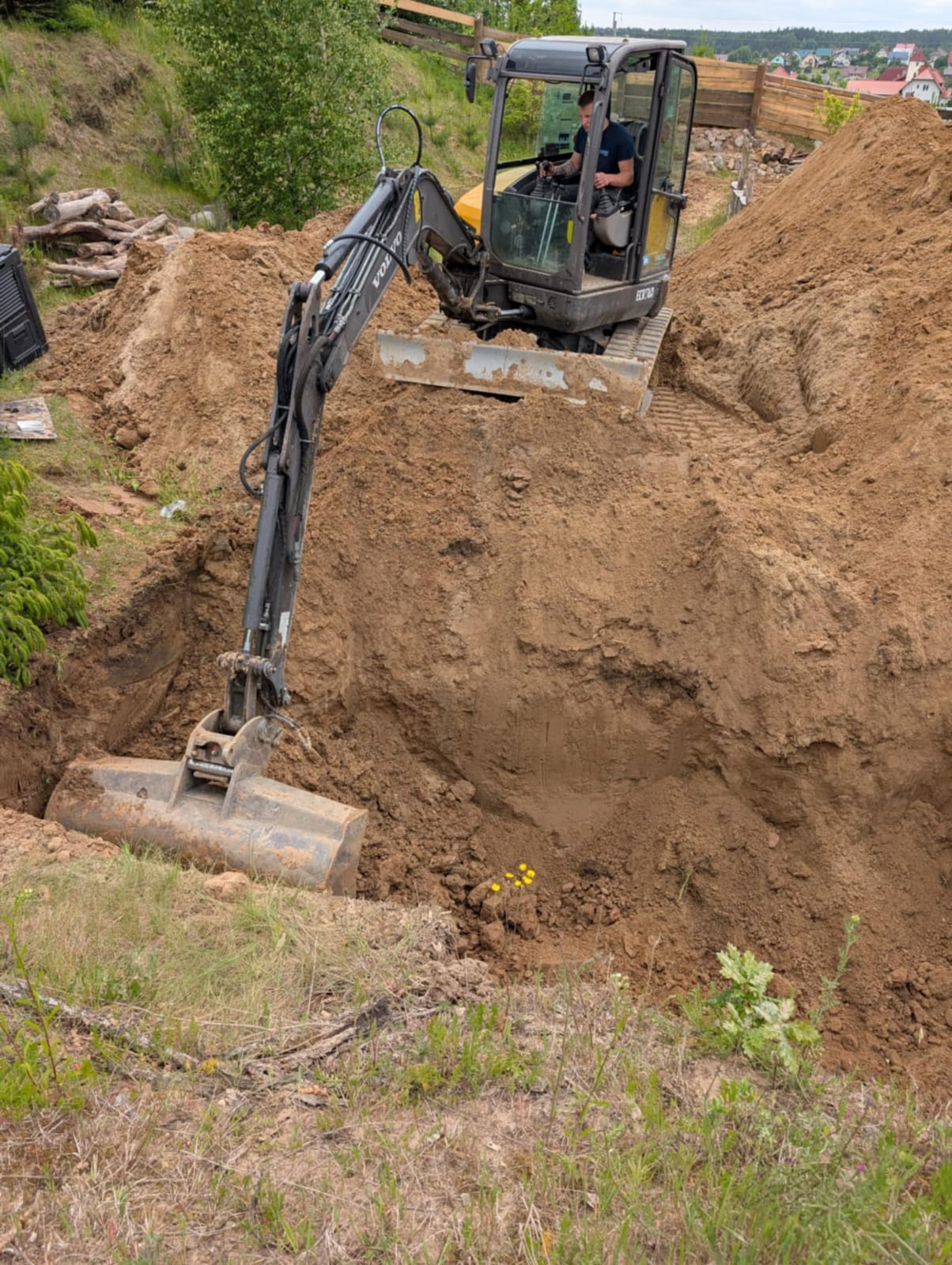

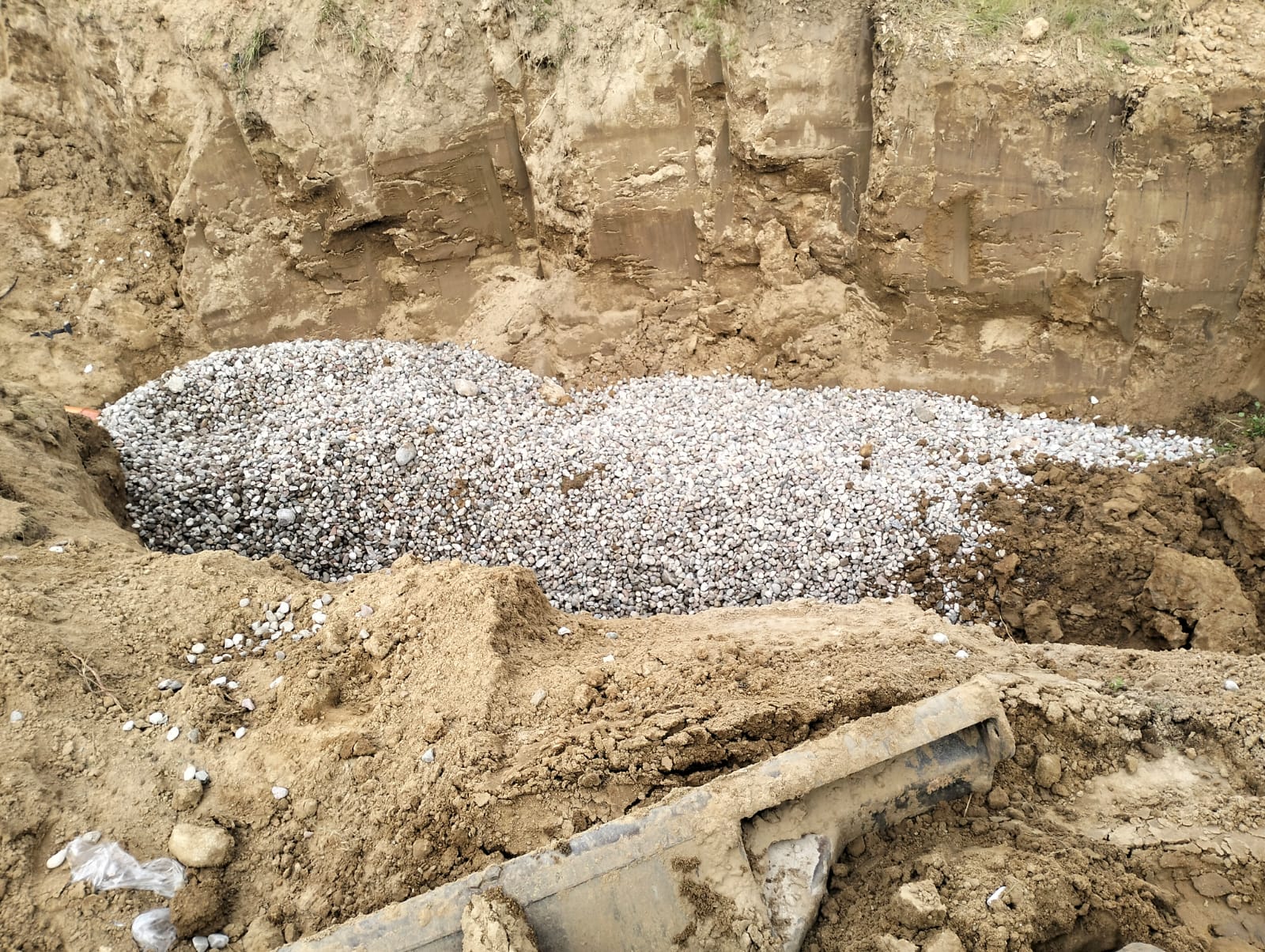

Prace rozpoczęto od wykonania głębokiego wykopu pod podziemny zbiornik retencyjny. Wykop został przygotowany z zachowaniem odpowiednich wymiarów oraz głębokości zapewniającej bezpieczne posadowienie zbiornika poniżej poziomu przemarzania gruntu. Na dnie wykopu ułożono warstwę zagęszczenia z kruszywa, która stanowi stabilne podłoże dla zbiornika oraz zapewnia odpowiedni drenaż. Widoczny na zdjęciach czarny zbiornik prefabrykowany posiada modułową konstrukcję z możliwością rozbudowy pojemności.

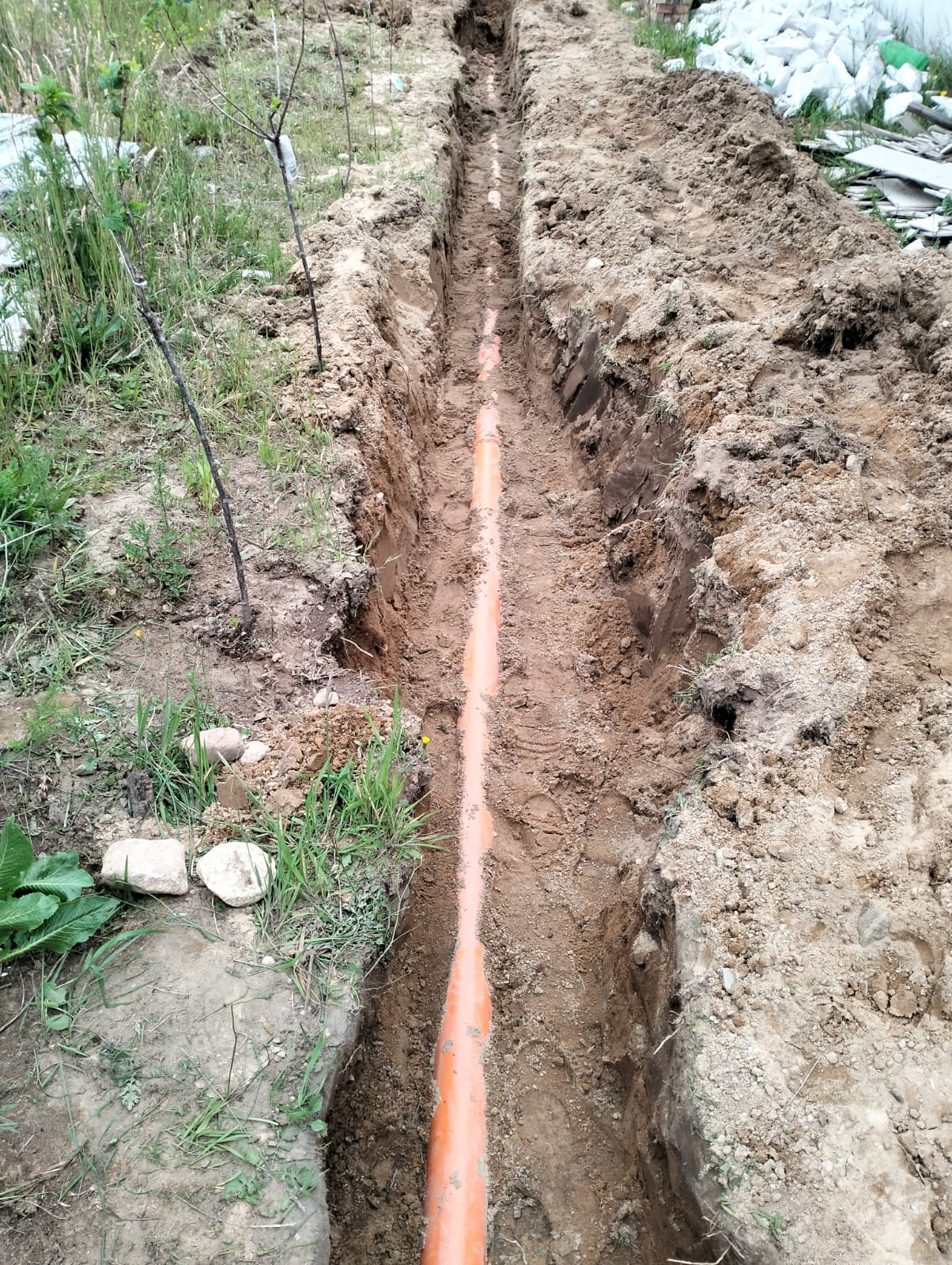

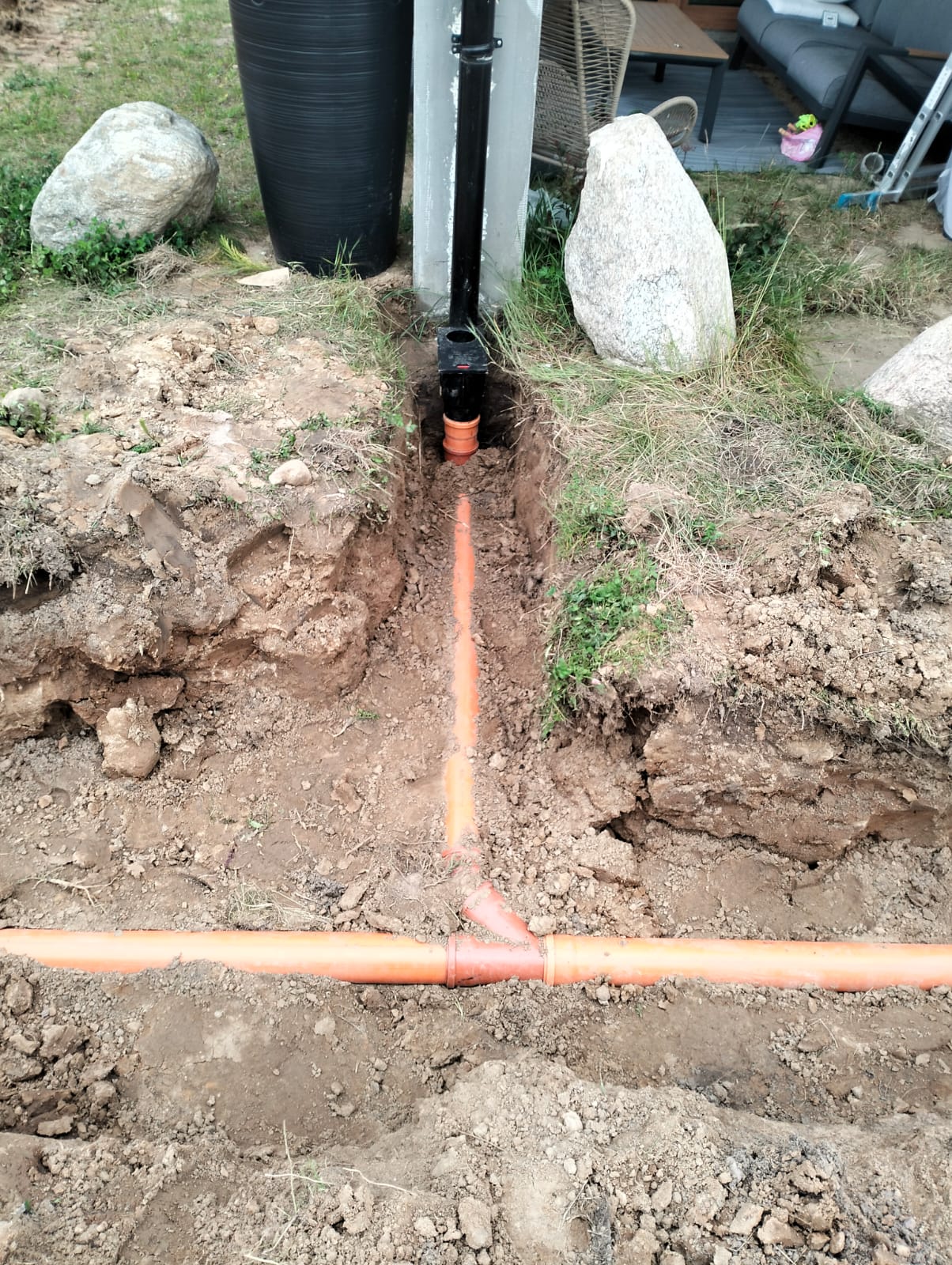

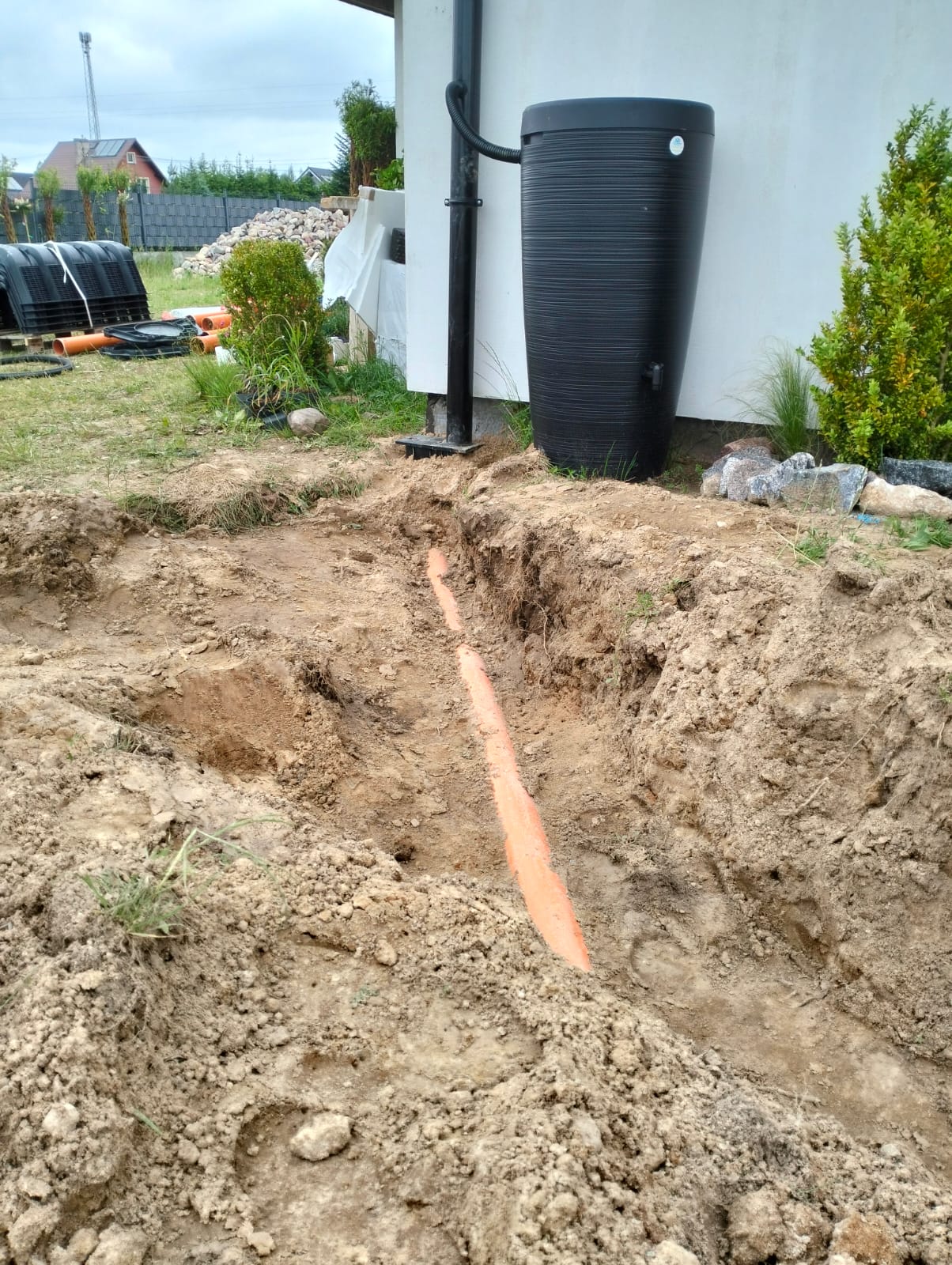

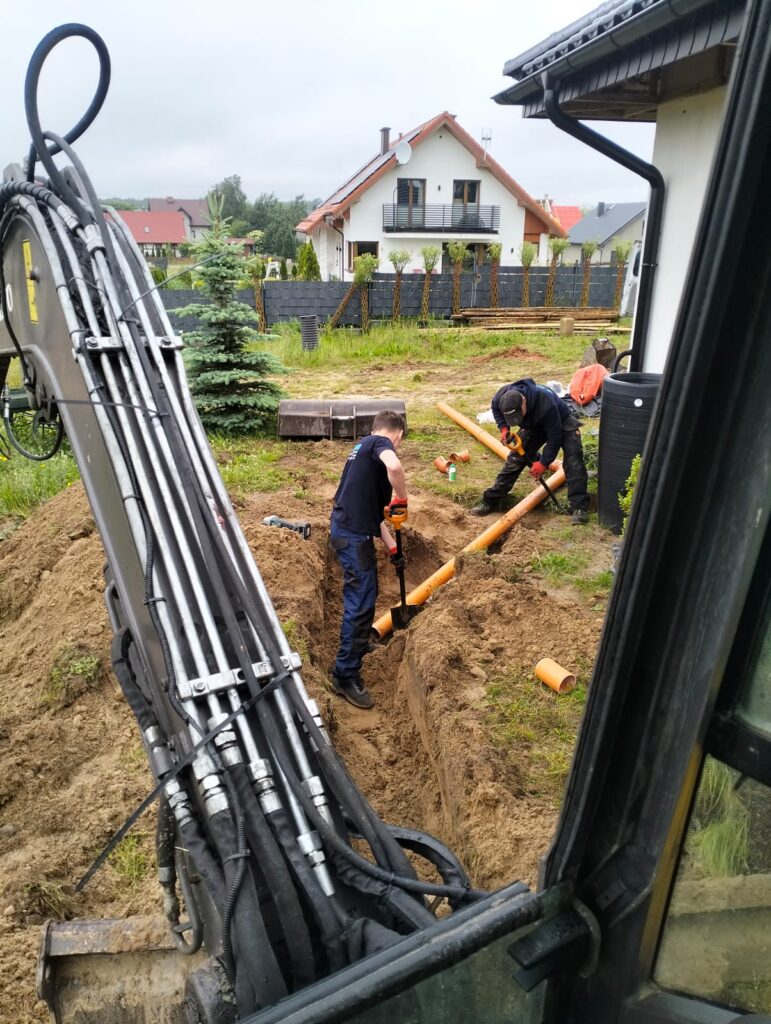

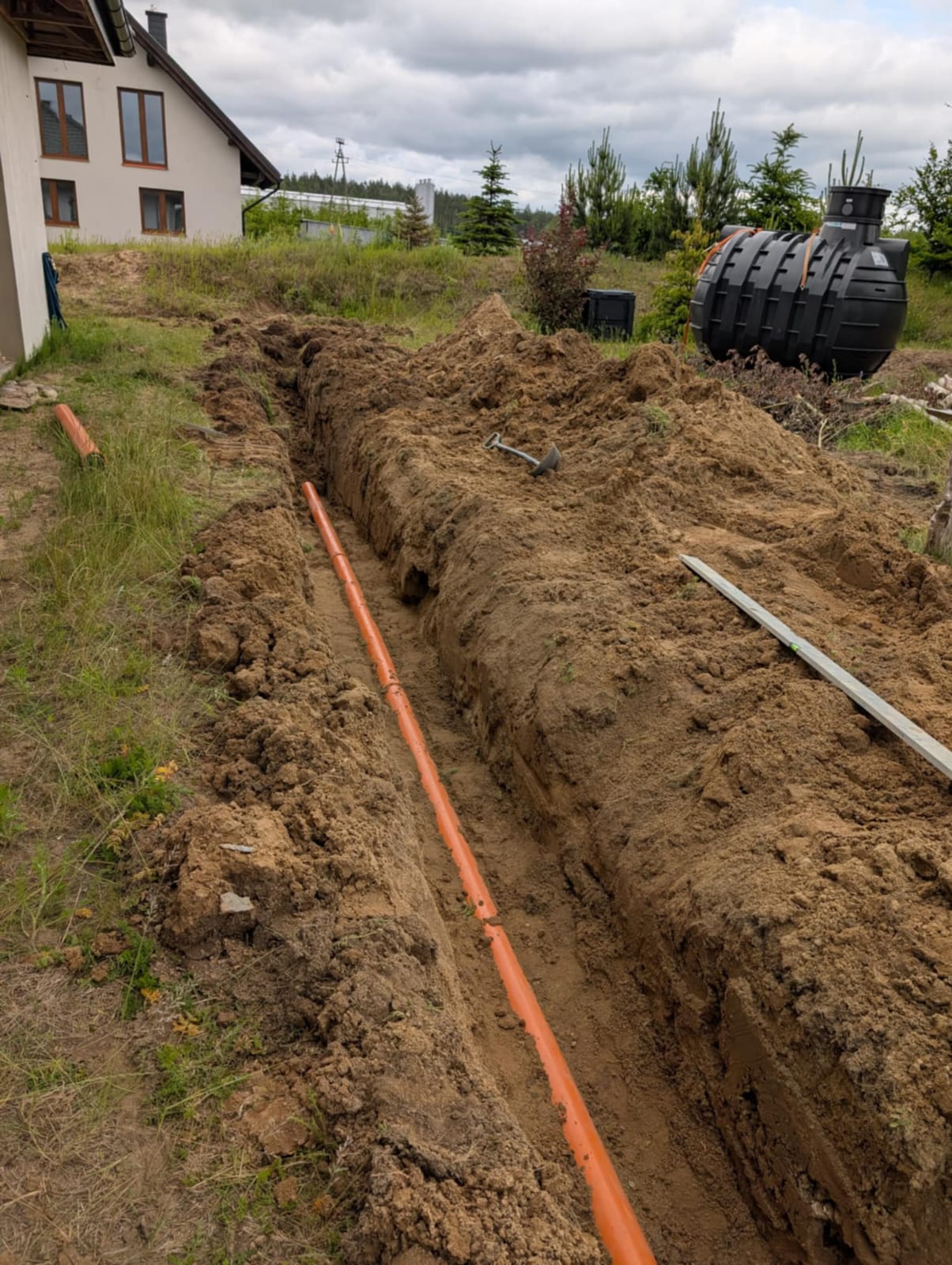

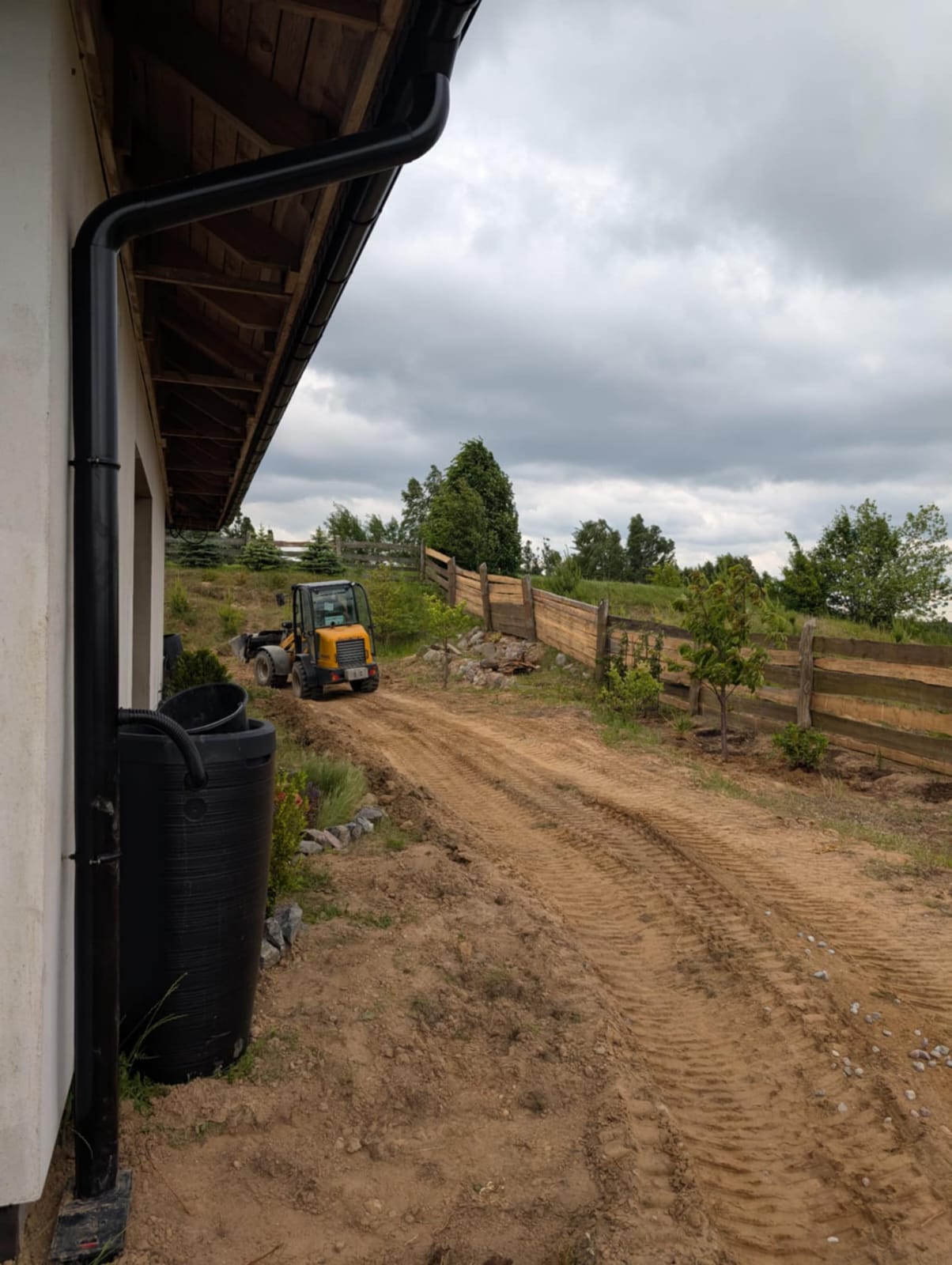

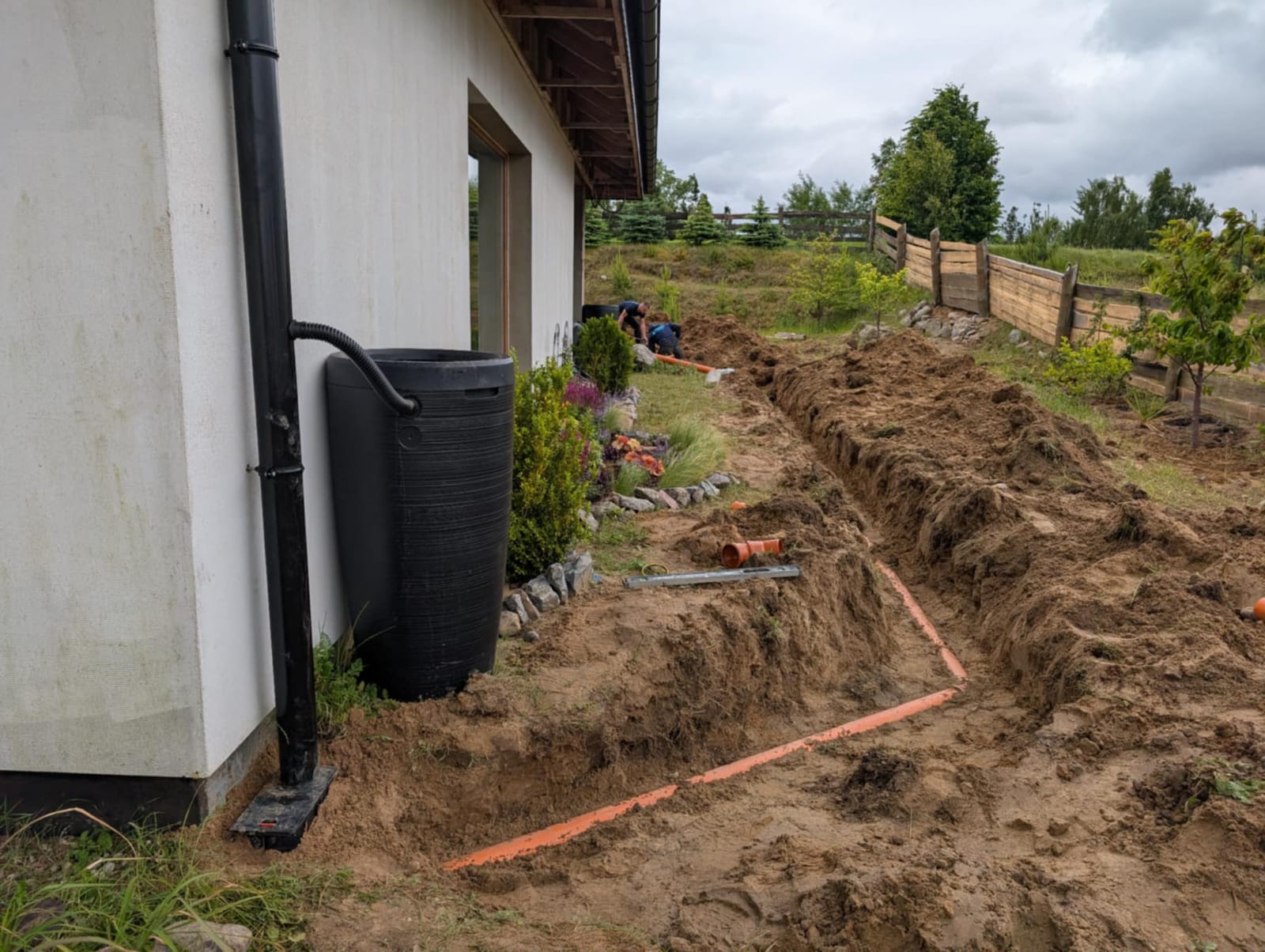

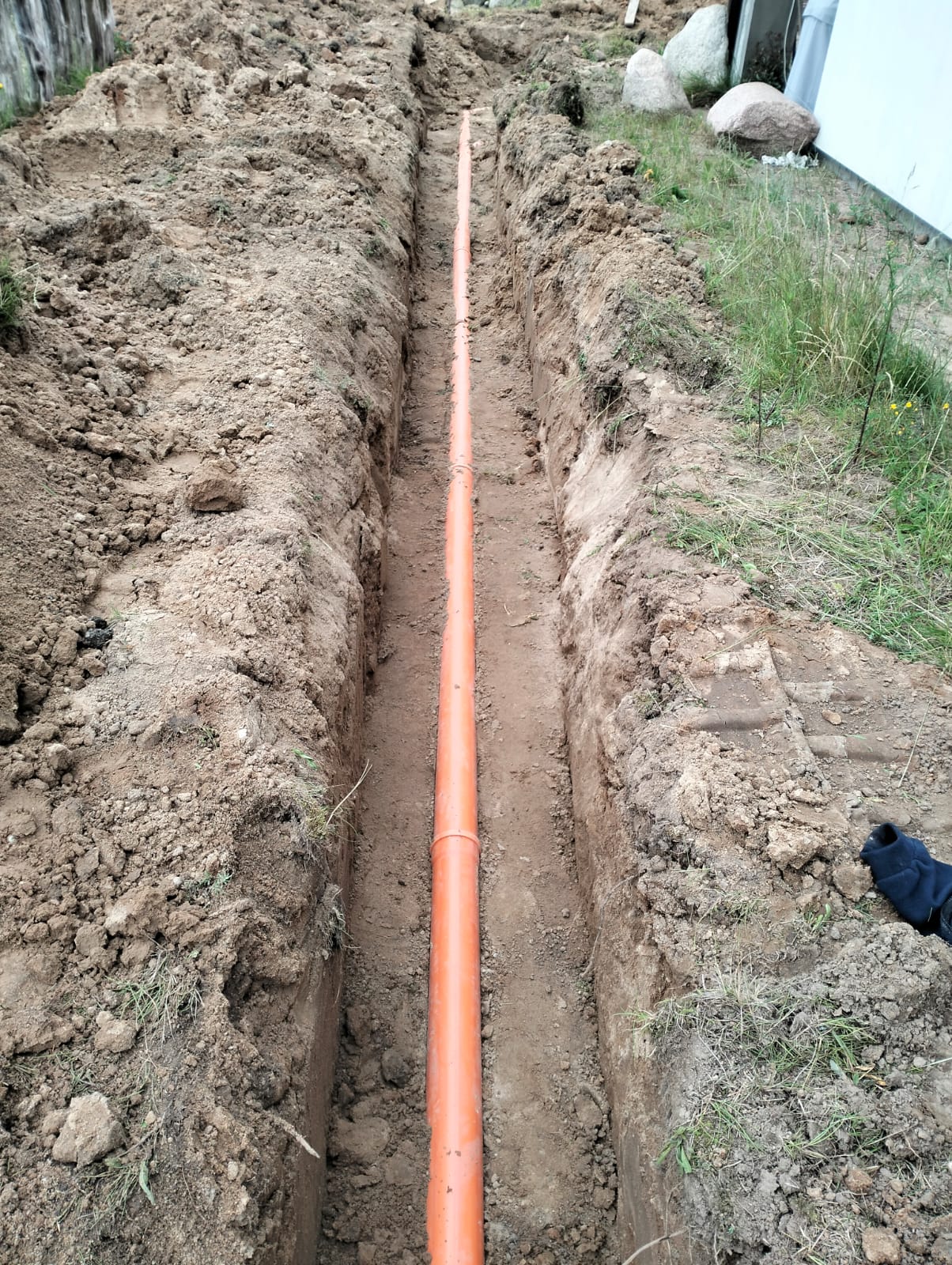

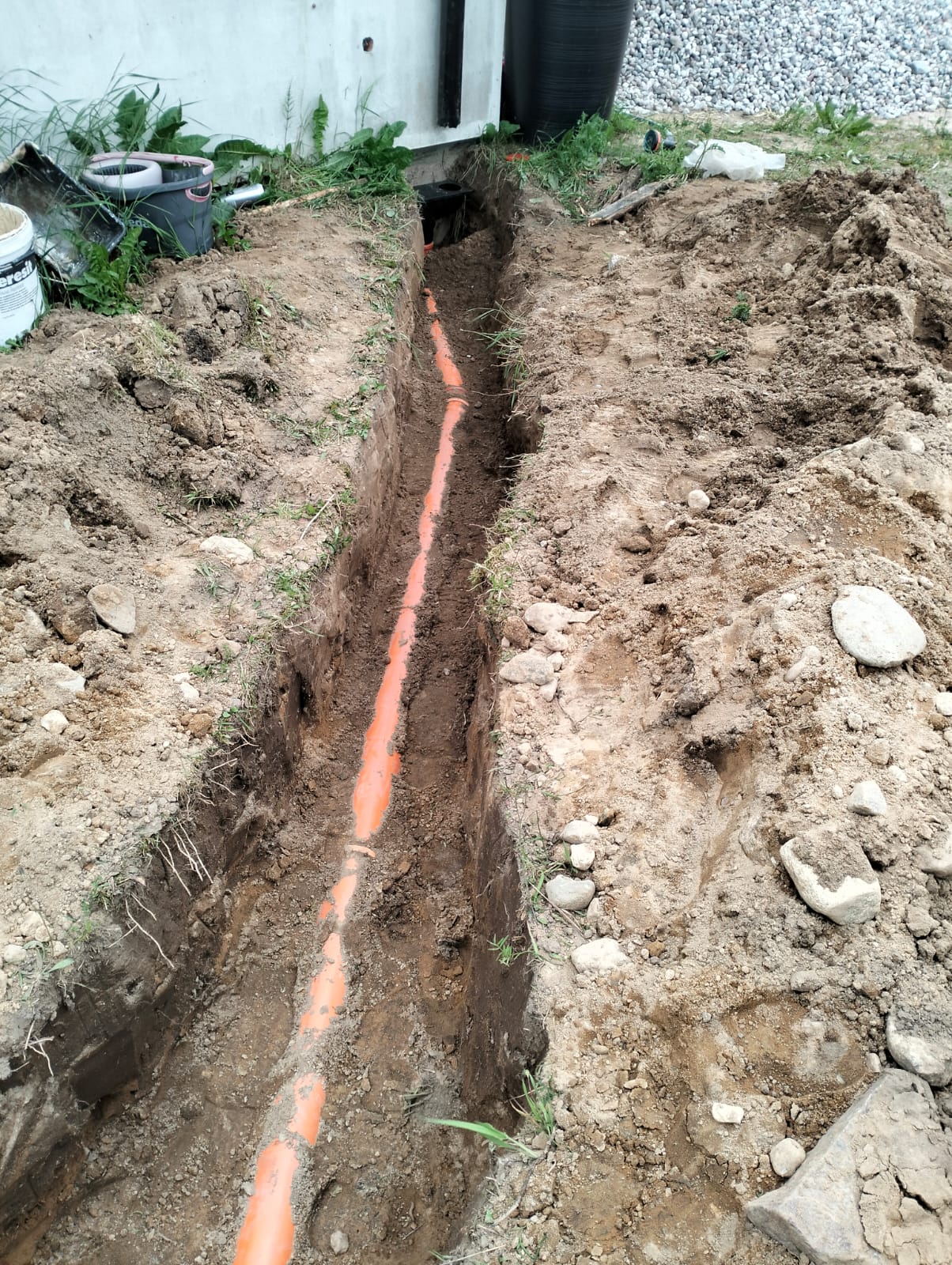

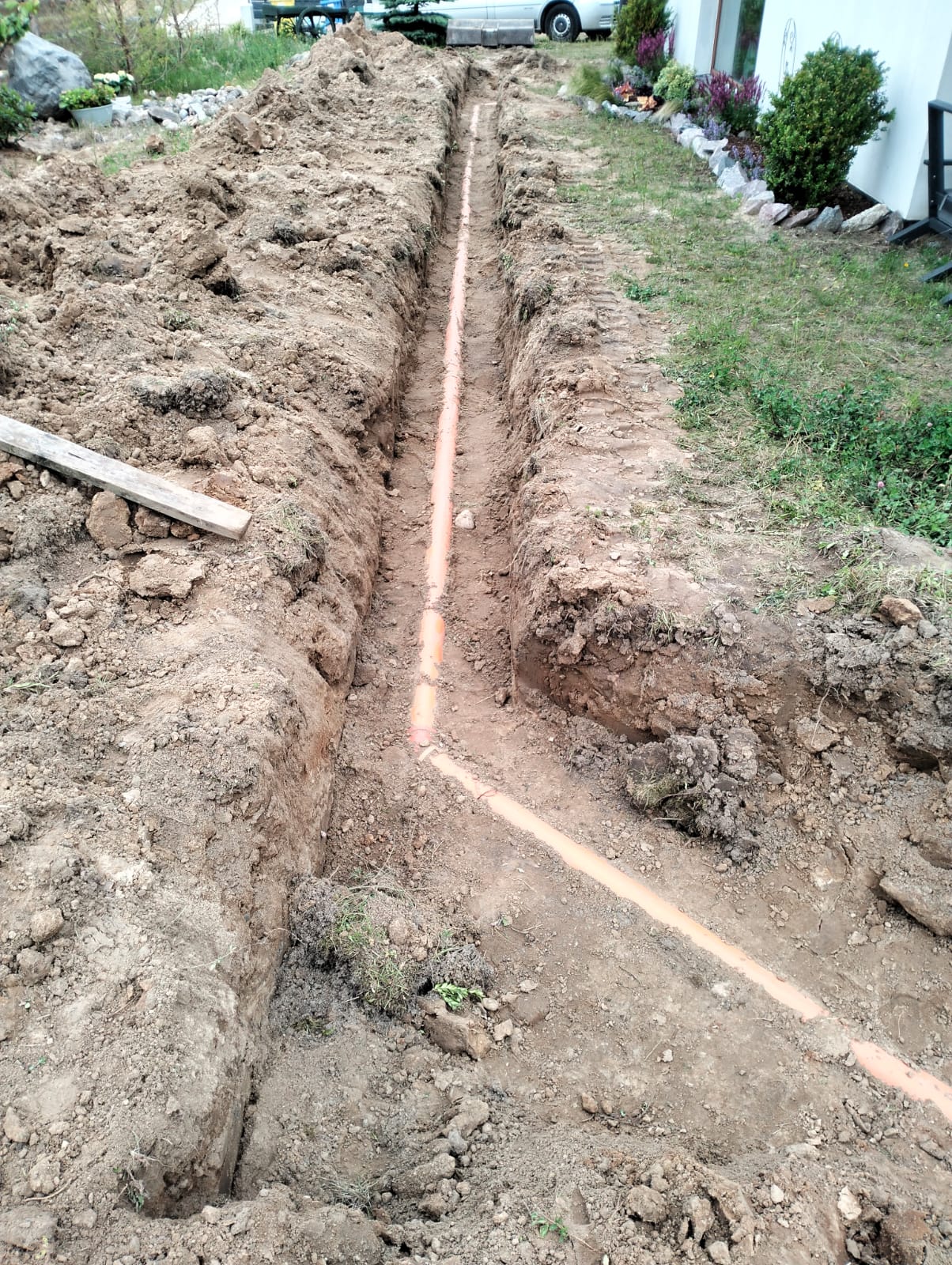

Kolejnym etapem było ułożenie przewodów rurowych prowadzących wodę deszczową z systemu rynnowego budynku do zbiornika. Zastosowano pomarańczowe rury kanalizacyjne PVC o odpowiedniej średnicy, które ułożono ze spadkiem gwarantującym grawitacyjny spływ wody. Trasa rurociągów została wytyczona wokół budynku, przechodząc przez ogród i docierając do zbiornika głównego. W kluczowych punktach zastosowano studnie rewizyjne umożliwiające przyszłą konserwację oraz czyszczenie instalacji. Przy ścianie budynku zamontowano dodatkowy zbiornik nadziemny koloru czarnego, który służy jako punkt poboru wody do systemu nawadniania.

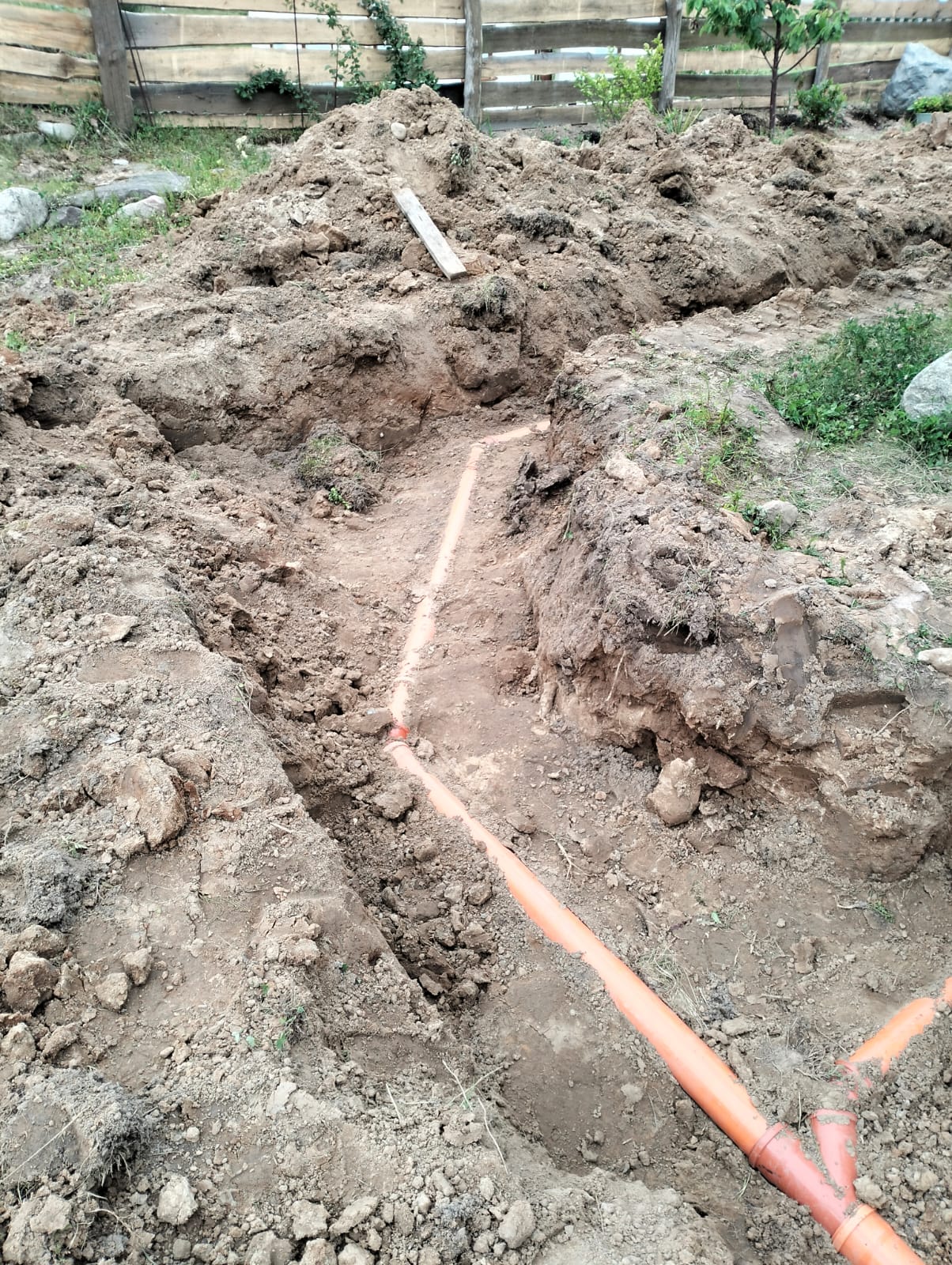

Równolegle wykonano układ rozdzielający do systemu nawadniania sączkowego ogrodu. Pomarańczowe przewody wyprowadzono z zbiornika i poprowadzono w wykopach do poszczególnych stref ogrodowych wymagających podlewania. System został zaprojektowany z możliwością grawitacyjnego przepływu wody, co eliminuje konieczność stosowania pomp. Po ukończeniu montażu wszystkich elementów przystąpiono do warstwowego zasypania wykopów z równoczesnym zagęszczaniem gruntu. Teren został przygotowany do przywrócenia warstwy urodzajnej i ostatecznego zagospodarowania zielenią, zapewniając jednocześnie dostęp do punktów kontrolnych instalacji.
