Rozprowadzenie instalacji wodno-kanalizacyjnej w domu jednorodzinnym
Kompleksowe wykonanie rozprowadzenia instalacji wodno-kanalizacyjnej w budynku jednorodzinnym na etapie stanu surowego. Projekt obejmował montaż przewodów wody zimnej, ciepłej oraz kanalizacji sanitarnej w posadzce z wykorzystaniem kolorystycznego oznakowania instalacji. System został wykonany z zastosowaniem rur wielowarstwowych oraz kanalizacyjnych PVC z pełnym układem podejść do wszystkich punktów sanitarnych.
Zakres Prac
Przebieg realizacji

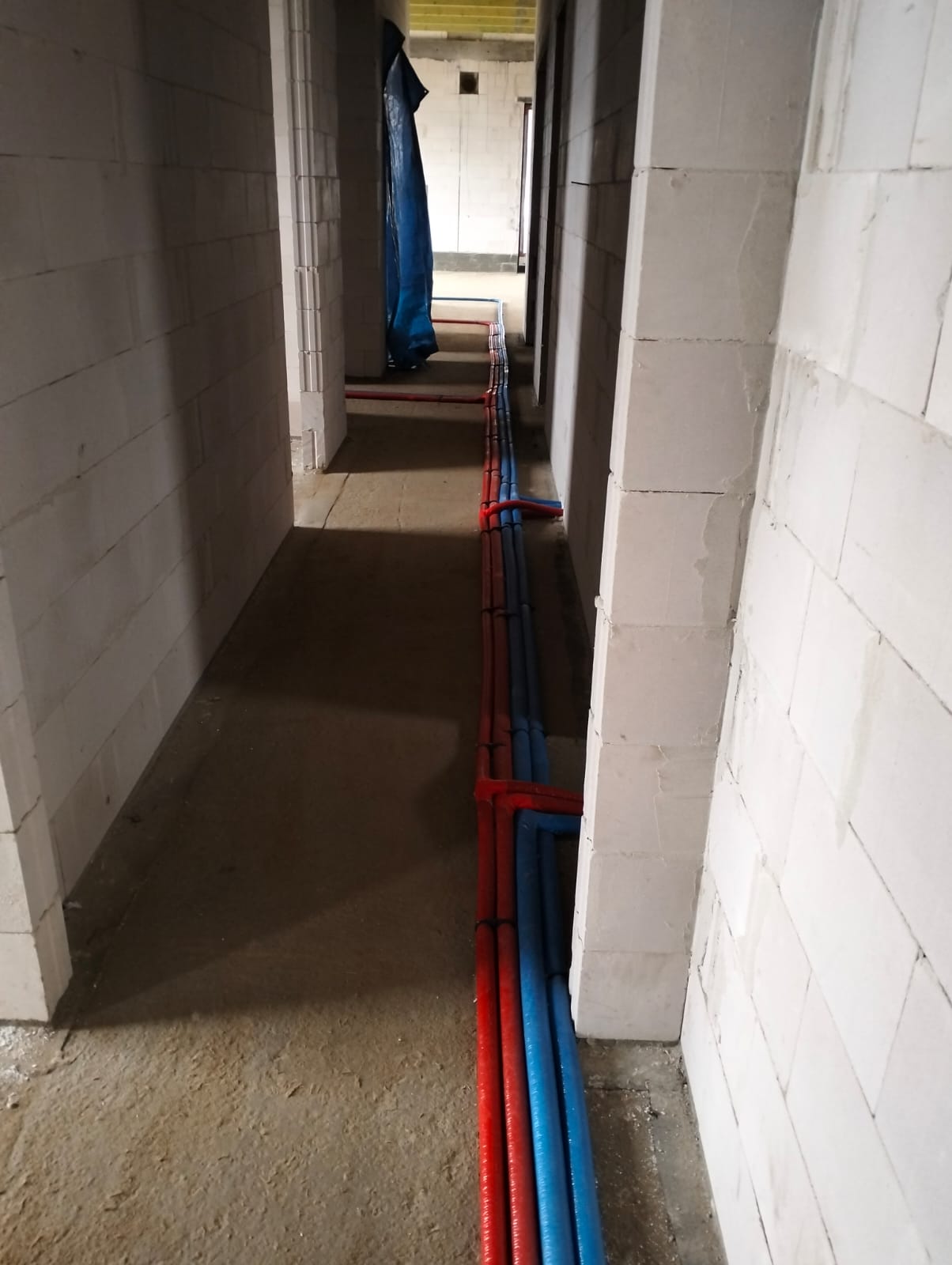

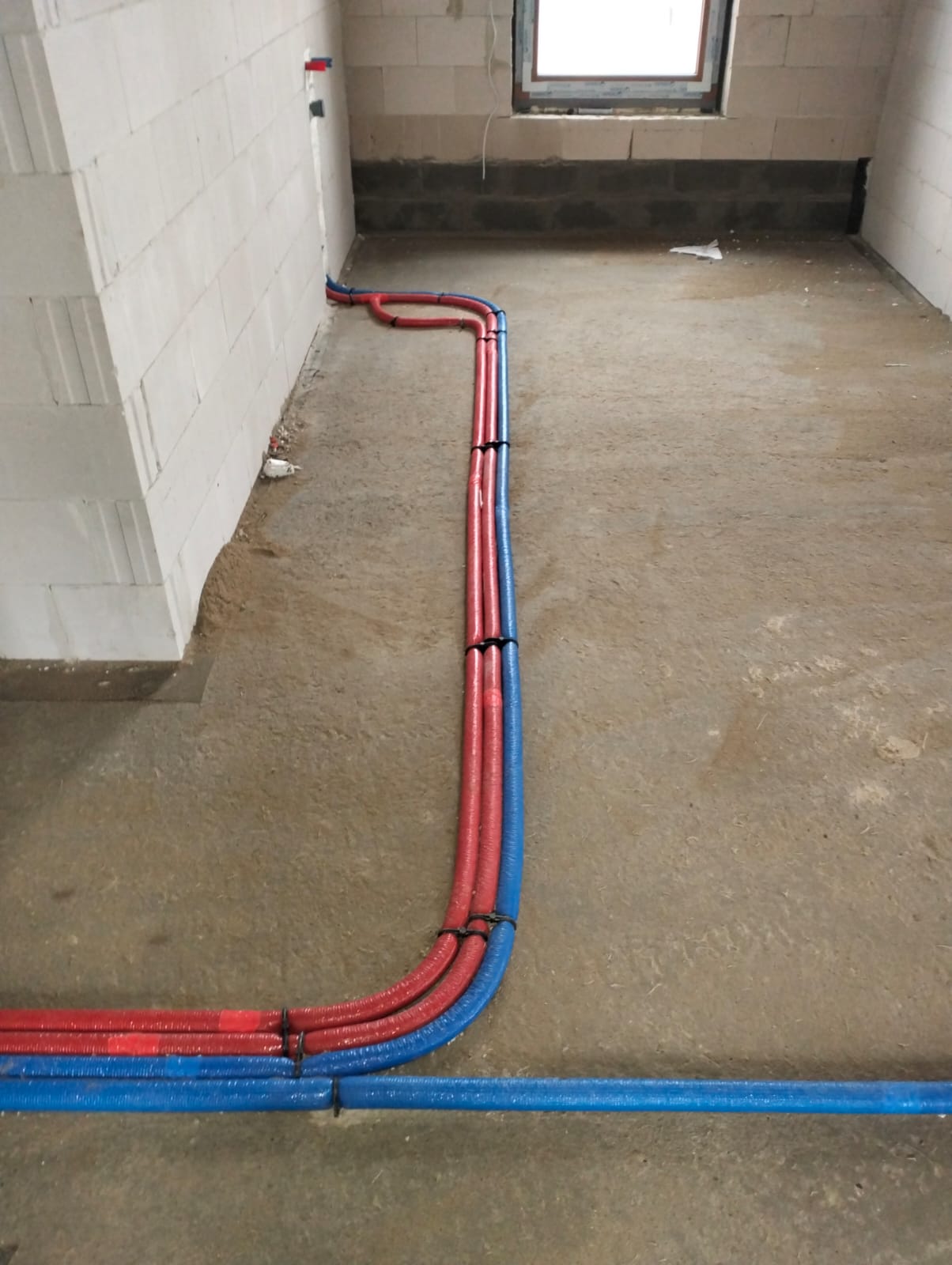

Prace rozpoczęto od szczegółowego zaplanowania tras przebiegu instalacji zgodnie z projektem technicznym oraz rozmieszczeniem punktów sanitarnych w budynku. Instalacje zostały poprowadzone w posadzce, co umożliwi późniejsze ukrycie wszystkich przewodów pod wylewką betonową i wykończeniem podłogi. Zastosowano kolorystyczny system oznakowania – niebieskie rury dla wody zimnej, czerwone dla wody ciepłej oraz szare dla kanalizacji, co ułatwia identyfikację instalacji podczas montażu oraz w przyszłości podczas ewentualnych prac serwisowych.

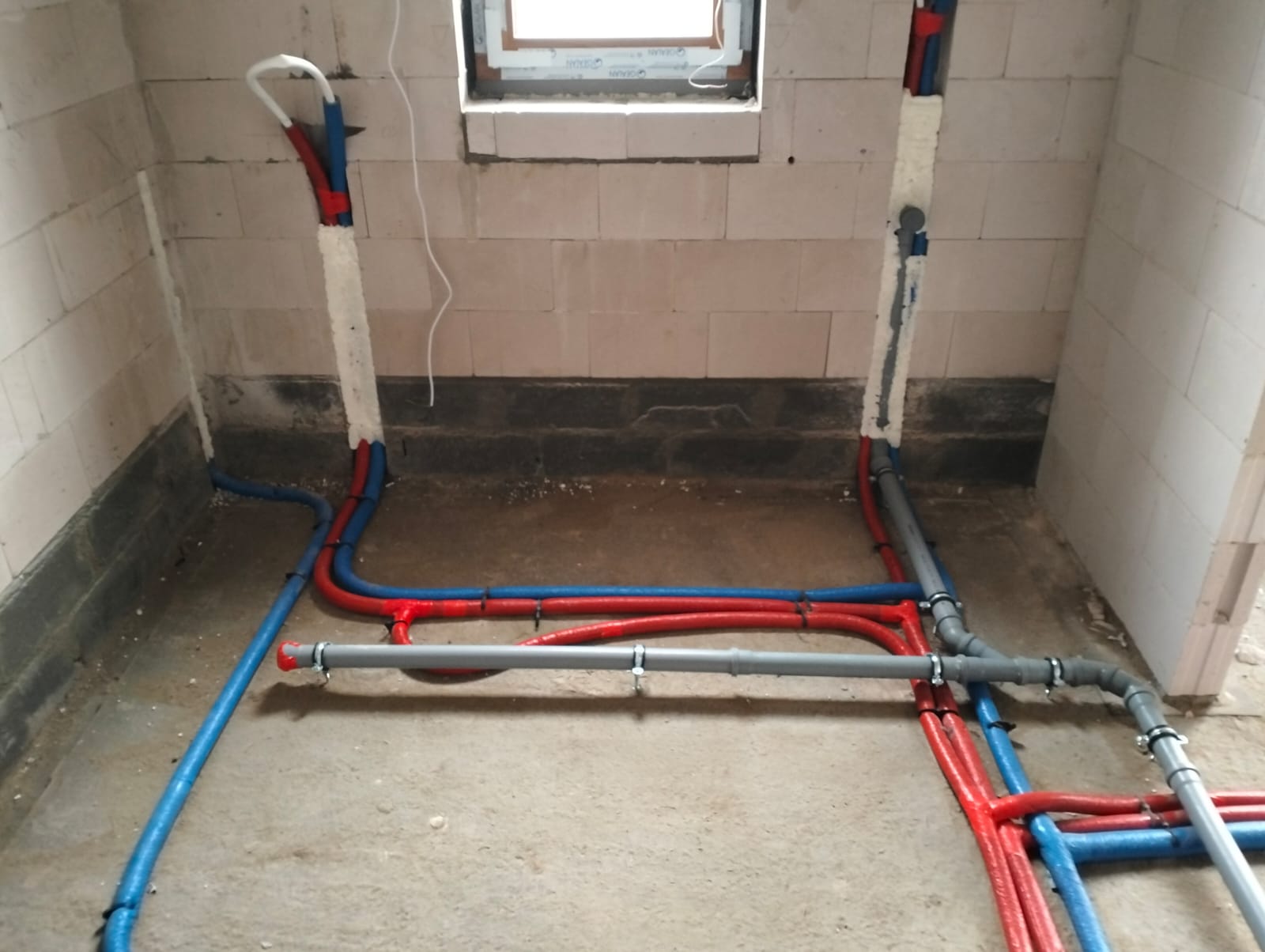

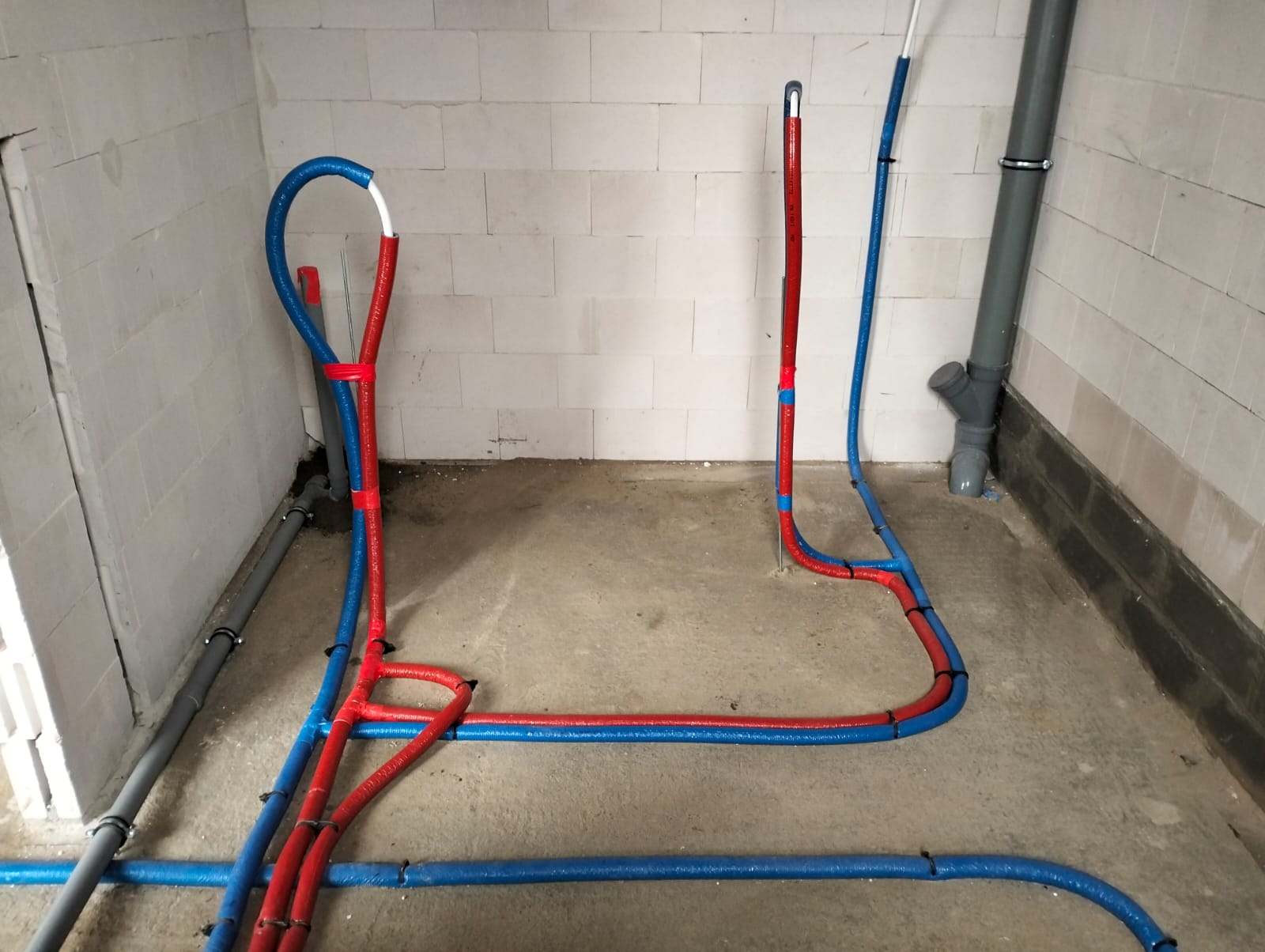

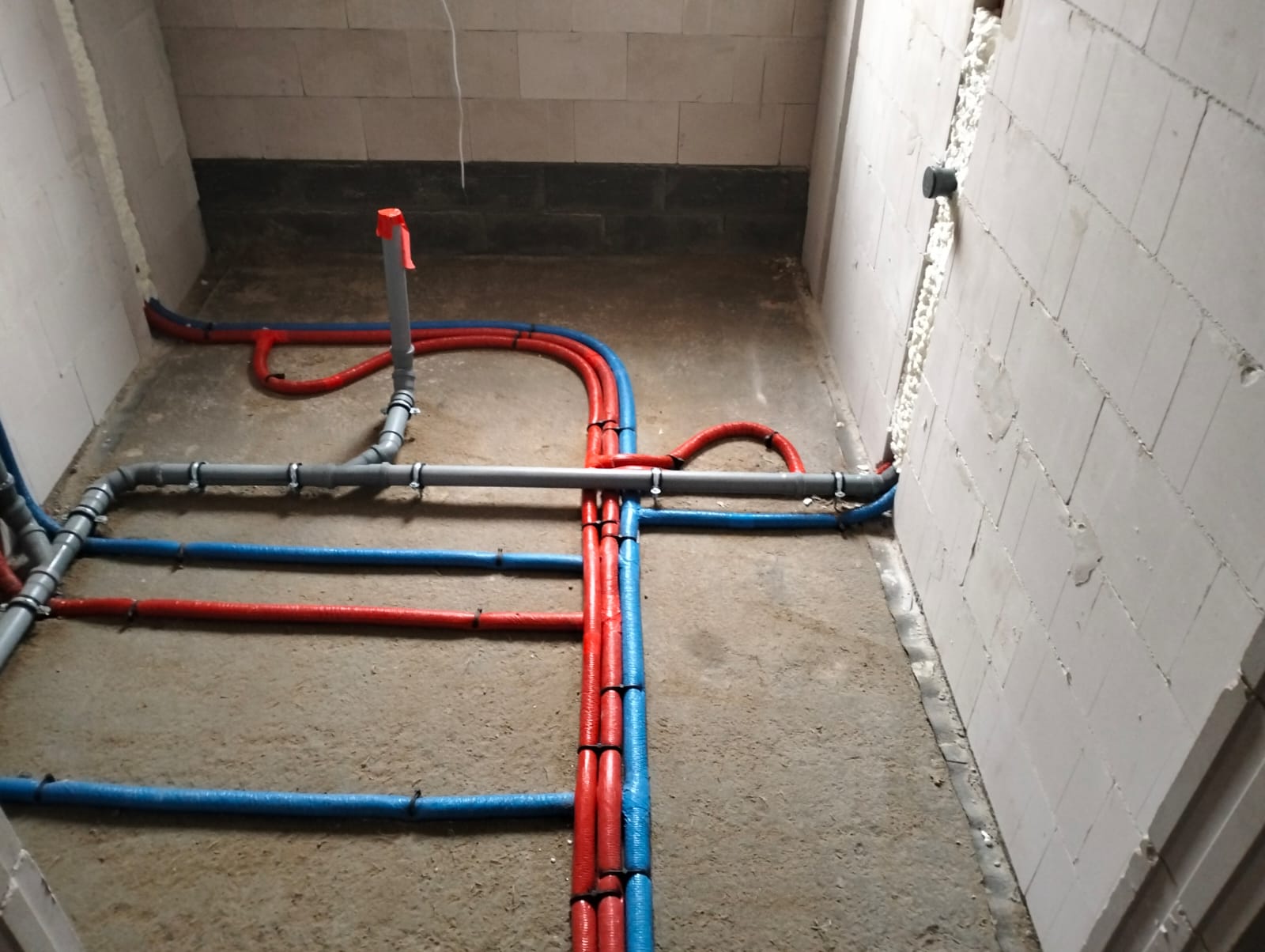

W łazienkach i kuchni wykonano złożone układy rozdzielające z wykorzystaniem trójników i łączników. Rury wody zimnej i ciepłej prowadzono równolegle, zachowując odpowiednie odstępy oraz estetykę układu. Widoczne na zdjęciach przewody zostały starannie zamocowane do podłoża za pomocą obejm systemowych, co zapobiega ich przemieszczaniu się podczas wykonywania wylewki. W miejscach przejść przez ściany oraz zmian kierunków zastosowano łuki zapewniające płynny przepływ wody i minimalizujące opory hydrauliczne.

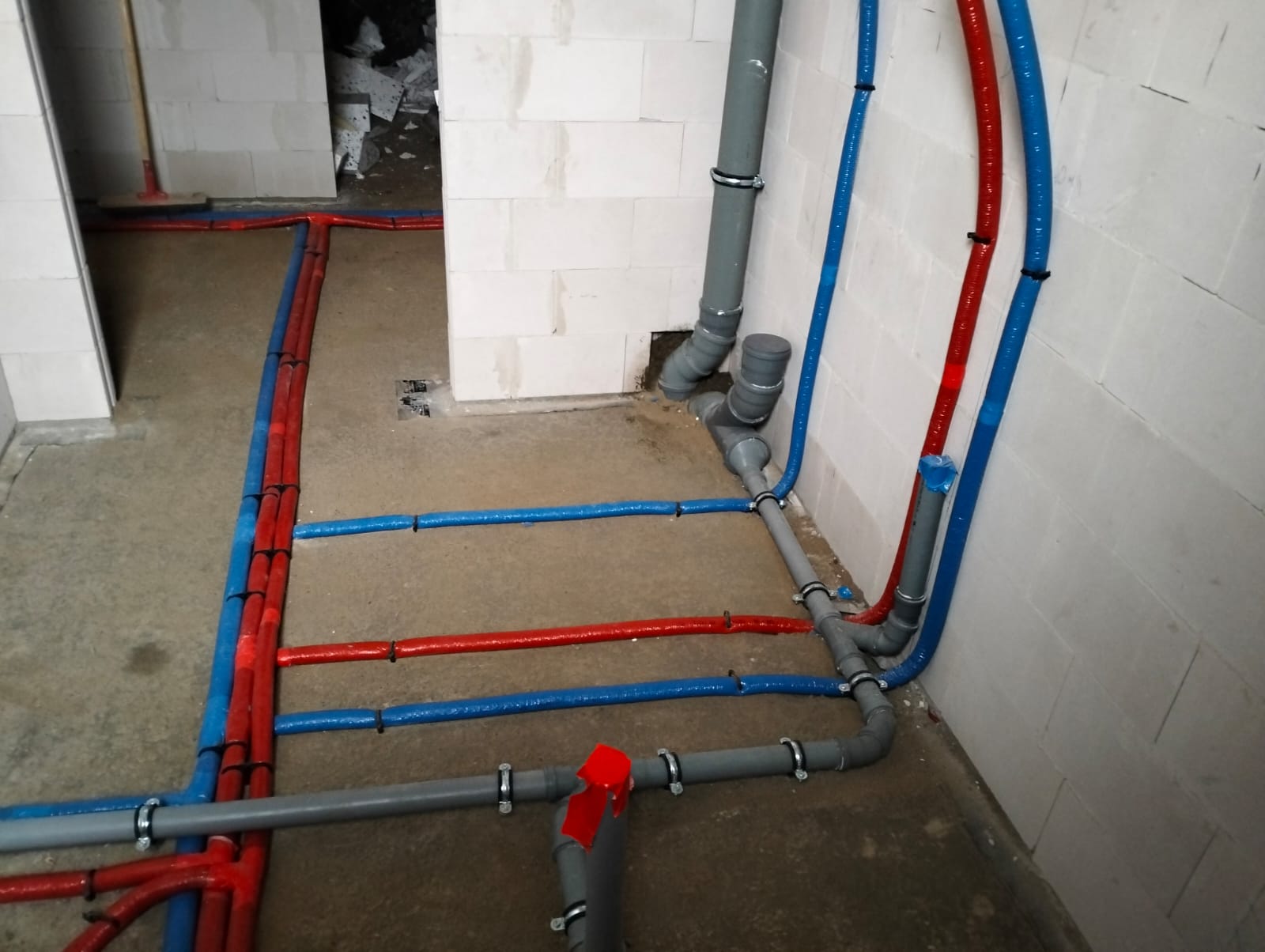

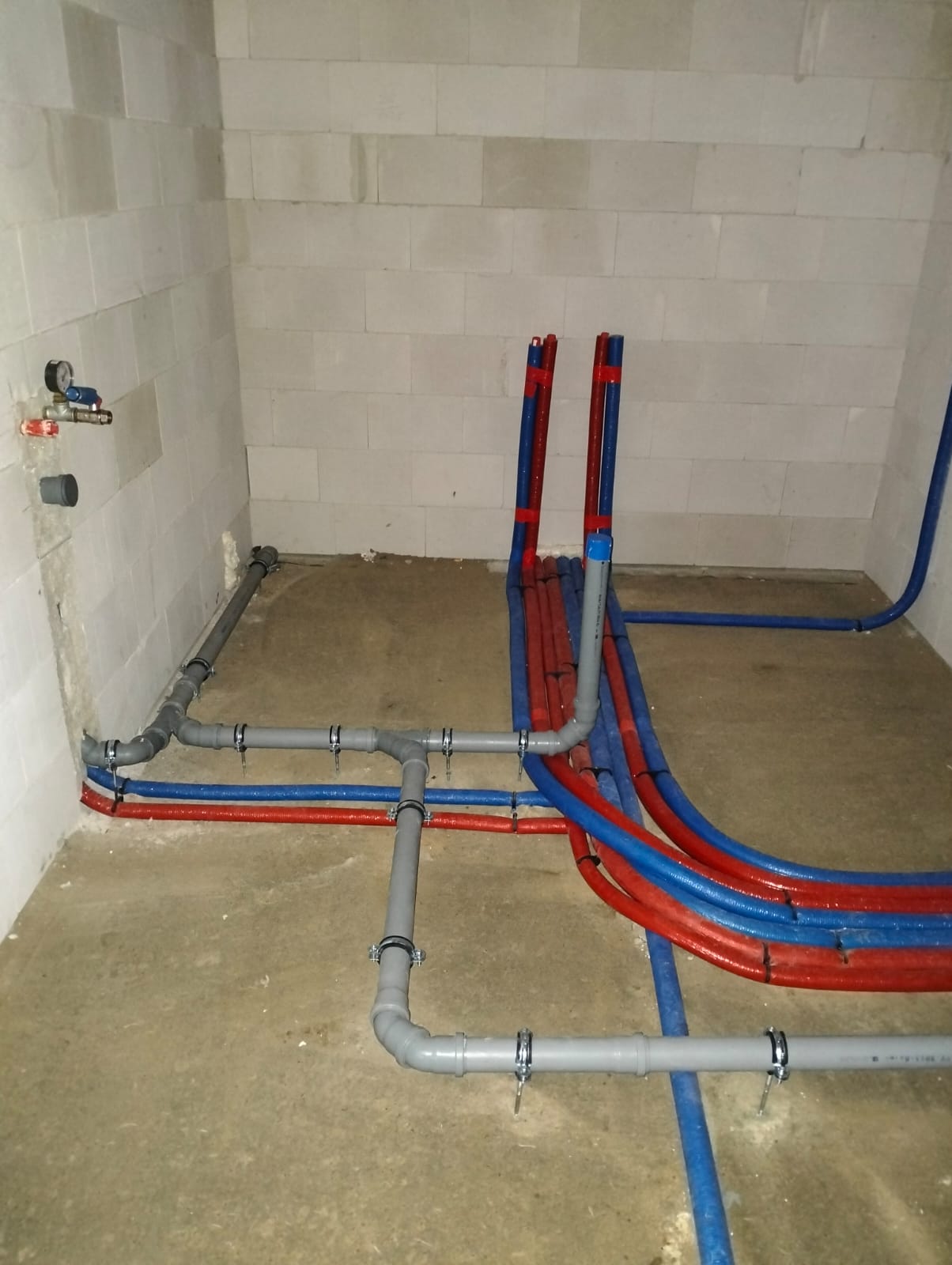

Instalacja kanalizacyjna została wykonana z rur PVC o odpowiednich średnicach dostosowanych do rodzaju podłączanych urządzeń. Rury kanalizacyjne prowadzono ze spadkiem zapewniającym grawitacyjny odpływ ścieków do pionów kanalizacyjnych. W kluczowych miejscach zainstalowano zaworki odcinające umożliwiające serwisowanie poszczególnych odcinków bez konieczności odcinania wody w całym budynku. Wszystkie podejścia do umywalek, wanien, pryszniców oraz punktów w kuchni zostały precyzyjnie wyprowadzone w przewidzianych miejscach zgodnie z projektem aranżacji wnętrz. Instalacja została pozostawiona gotowa do wykonania wylewki oraz dalszych prac wykończeniowych.
