Montaż przyłącza wodociągowego i zasilania węzła cieplnego
Kompleksowa realizacja przyłącza wodociągowego oraz zasilania węzła cieplnego dla budynku mieszkalnego. Projekt obejmował wykonanie głębokich wykopów, montaż rur PE oraz izolowanych przewodów preizolowanych dla ciepłownictwa wraz z zabezpieczeniem wykopów systemem obudowy szczelnej. Wszystkie prace zostały wykonane zgodnie z wymogami technicznymi.
Zakres Prac
Przebieg realizacji

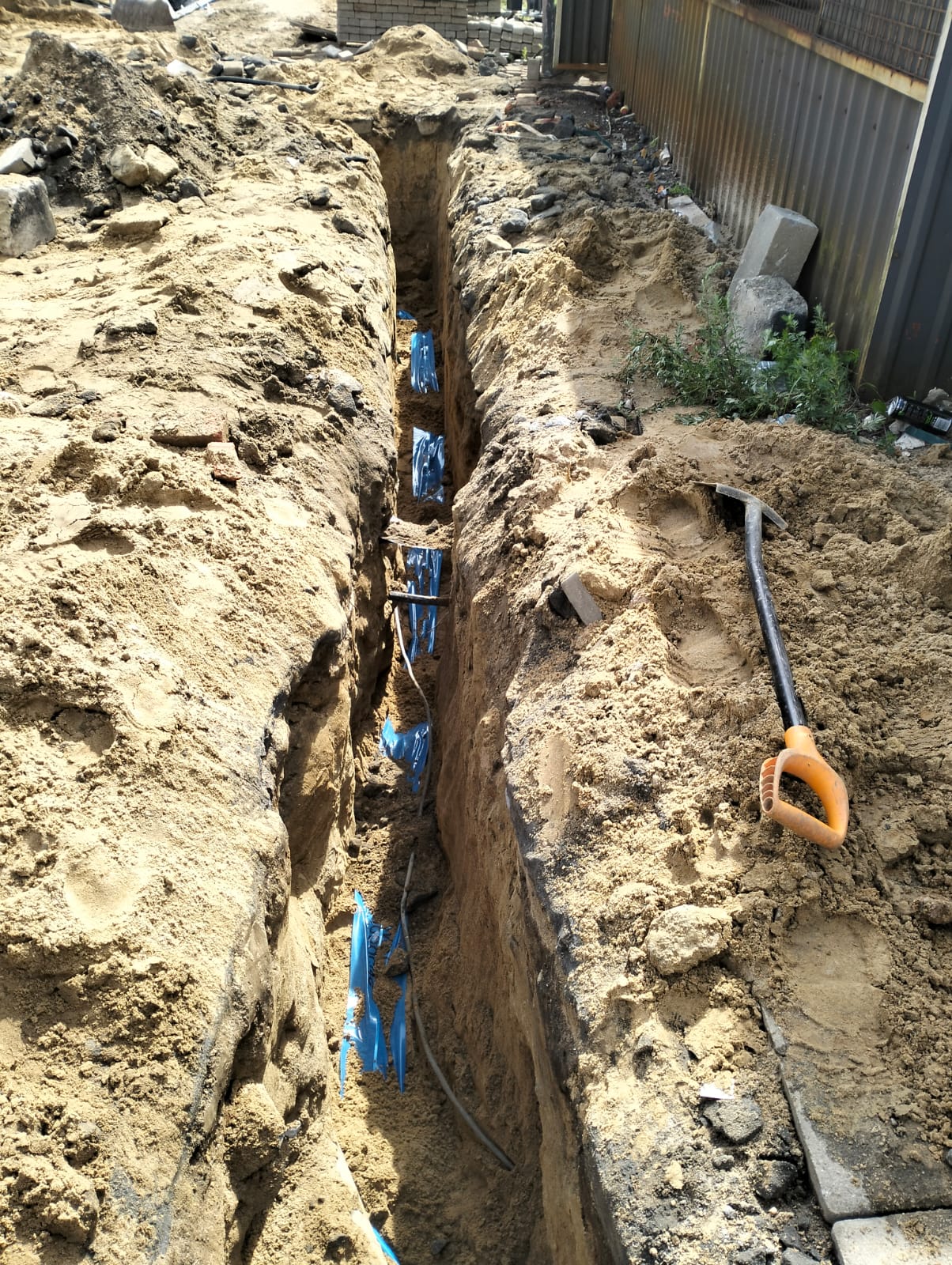

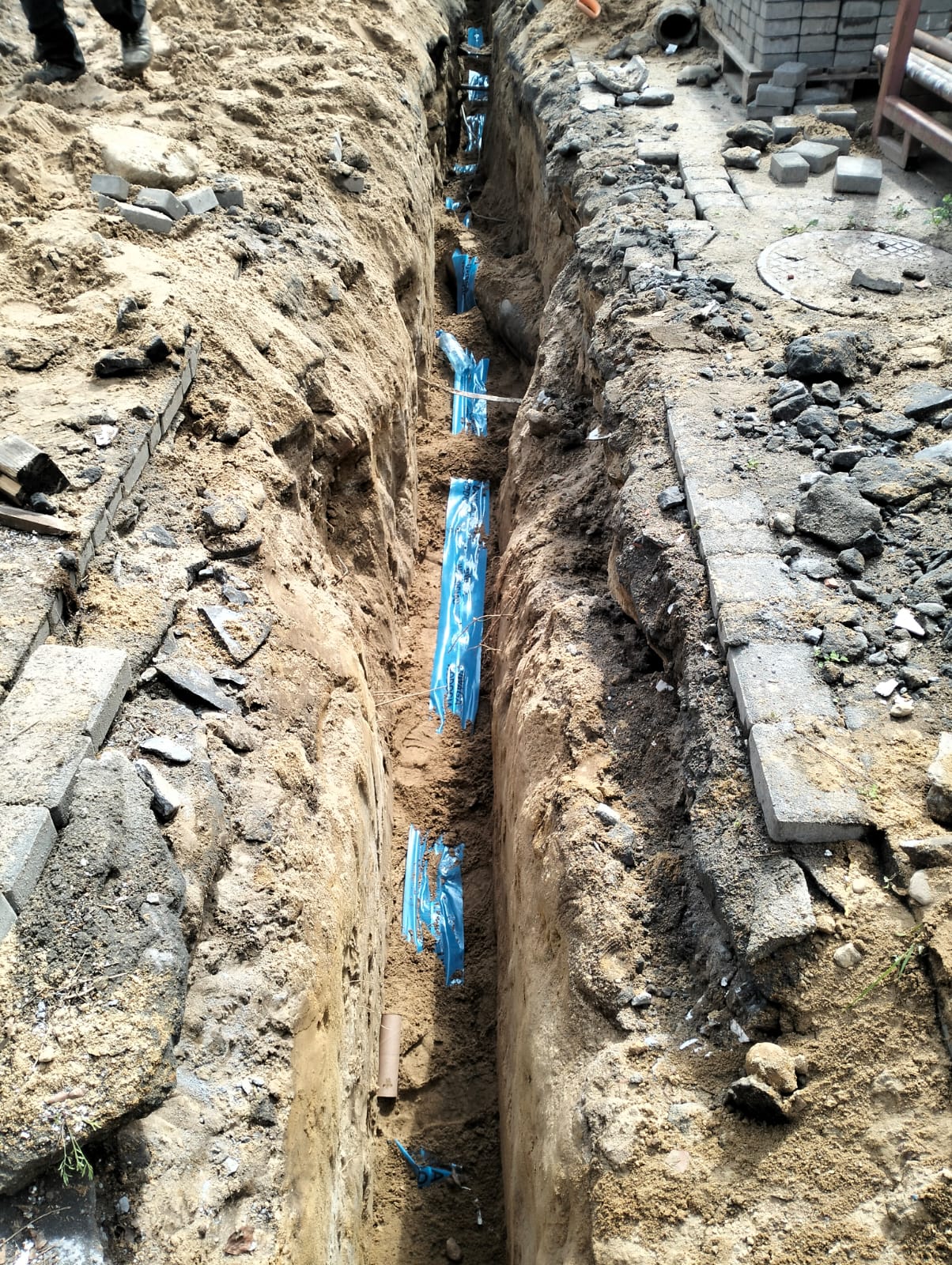

Prace rozpoczęto od wykonania głębokich wykopów liniowych wzdłuż projektowanej trasy przyłączy. Ze względu na niestabilne warunki gruntowe oraz głębokość posadowienia rurociągów zastosowano system obudowy szczelnej z drewnianych szalunków podpartych rozpórkami. Obudowa zabezpieczyła wykop przed obsunięciem się ścian oraz umożliwiła bezpieczną pracę ekipy montażowej. Na dnie wykopu przygotowano wyrównane podłoże z piasku, które zapewnia równomierne podparcie dla przewodów oraz eliminuje punktowe naprężenia.

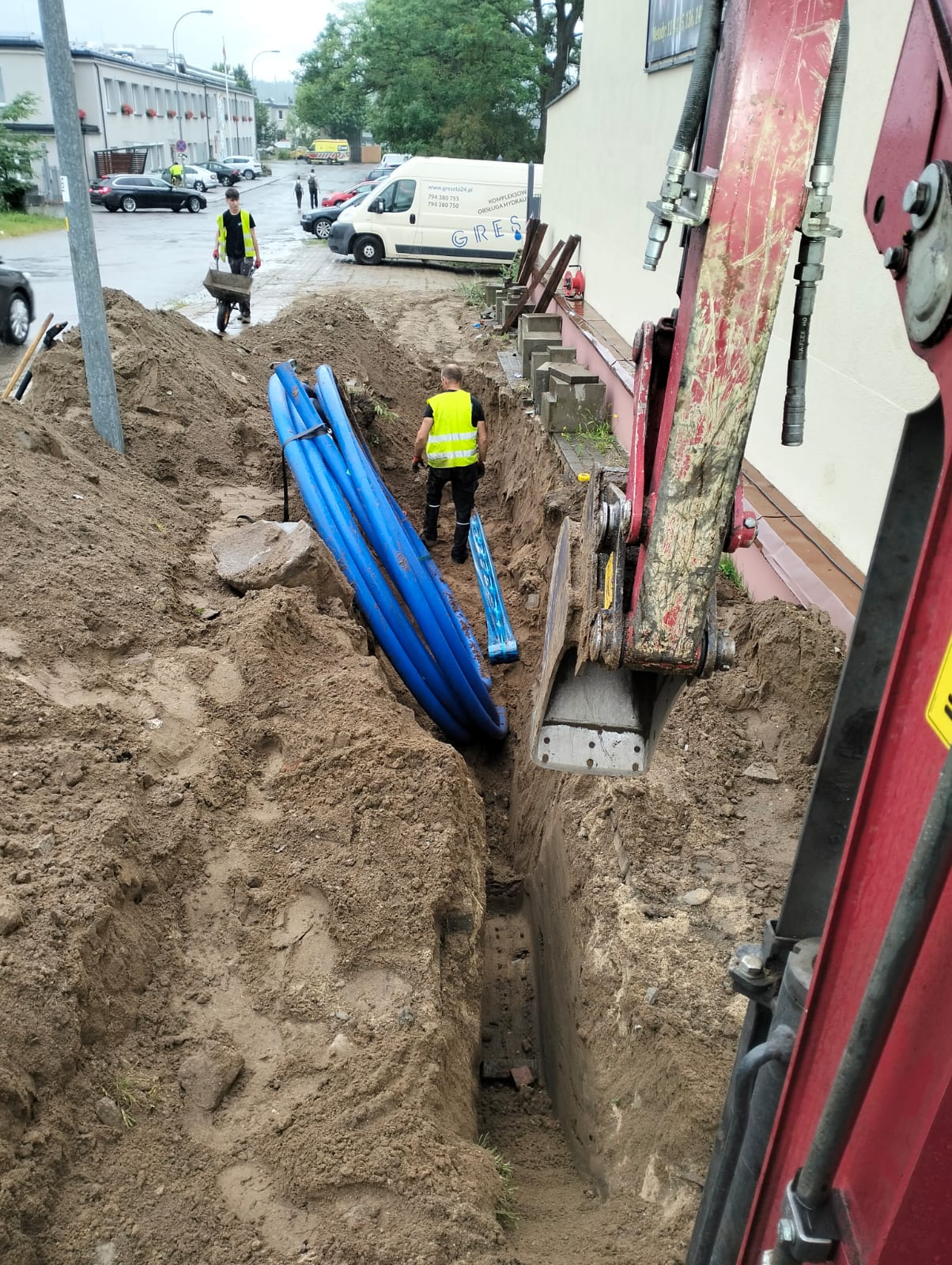

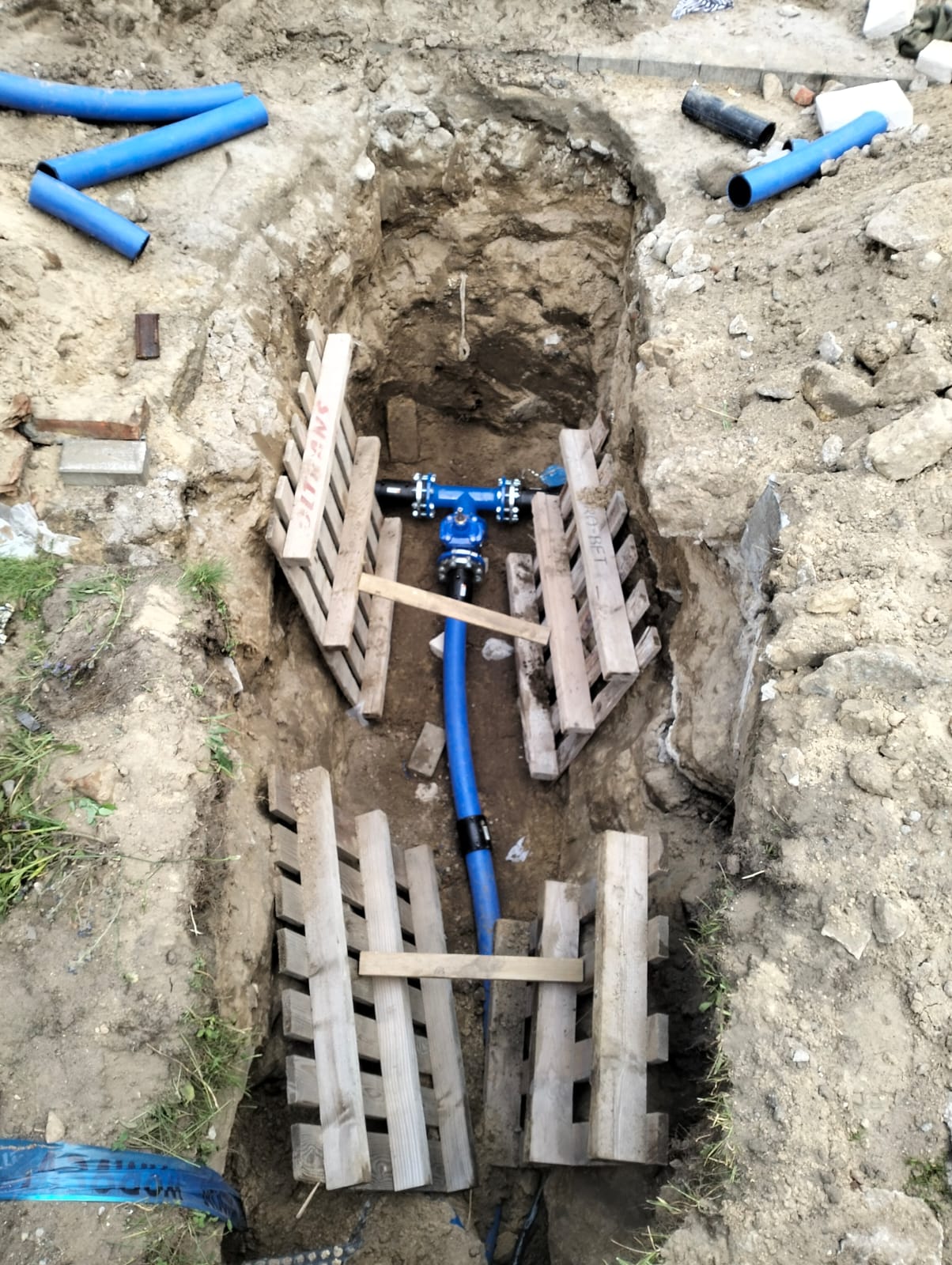

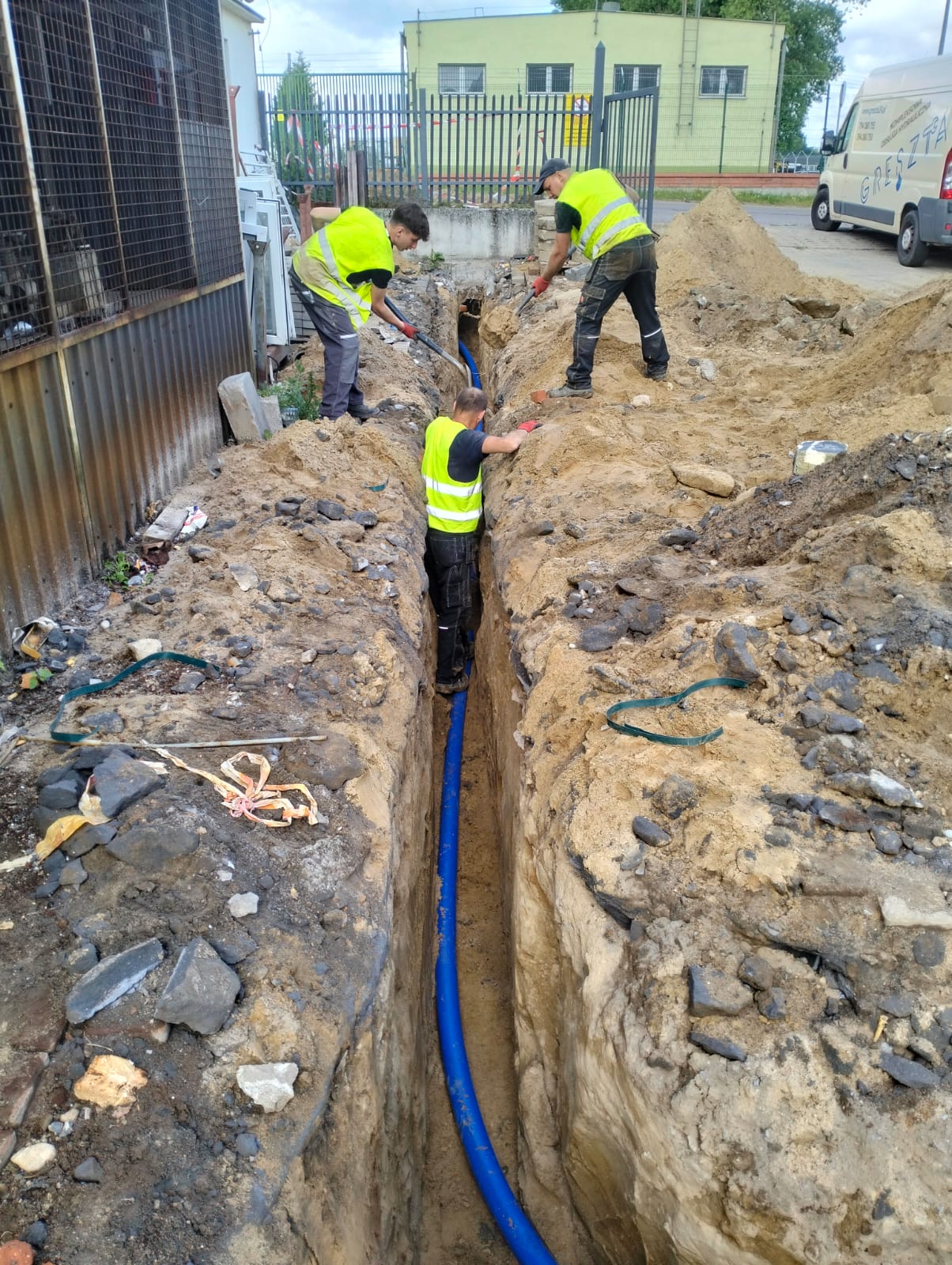

Dla przyłącza wodociągowego zastosowano niebieskie rury PE o średnicy dostosowanej do wymagań przepływu oraz normy ciśnieniowej. Rury PE zgrzewano metodą doczołową, tworząc jednolite połączenia bez użycia dodatkowych łączników. W kluczowym punkcie zamontowano studnię zaworową wykonaną z szalunków drewnianych, w której zainstalowano zawór odcinający z niebieską armaturą kołnierzową. Układ zaworu umożliwia odcięcie dopływu wody do budynku bez konieczności ingerencji w sieć magistralną. Studnia została zabezpieczona pokrywą umożliwiającą dostęp serwisowy.

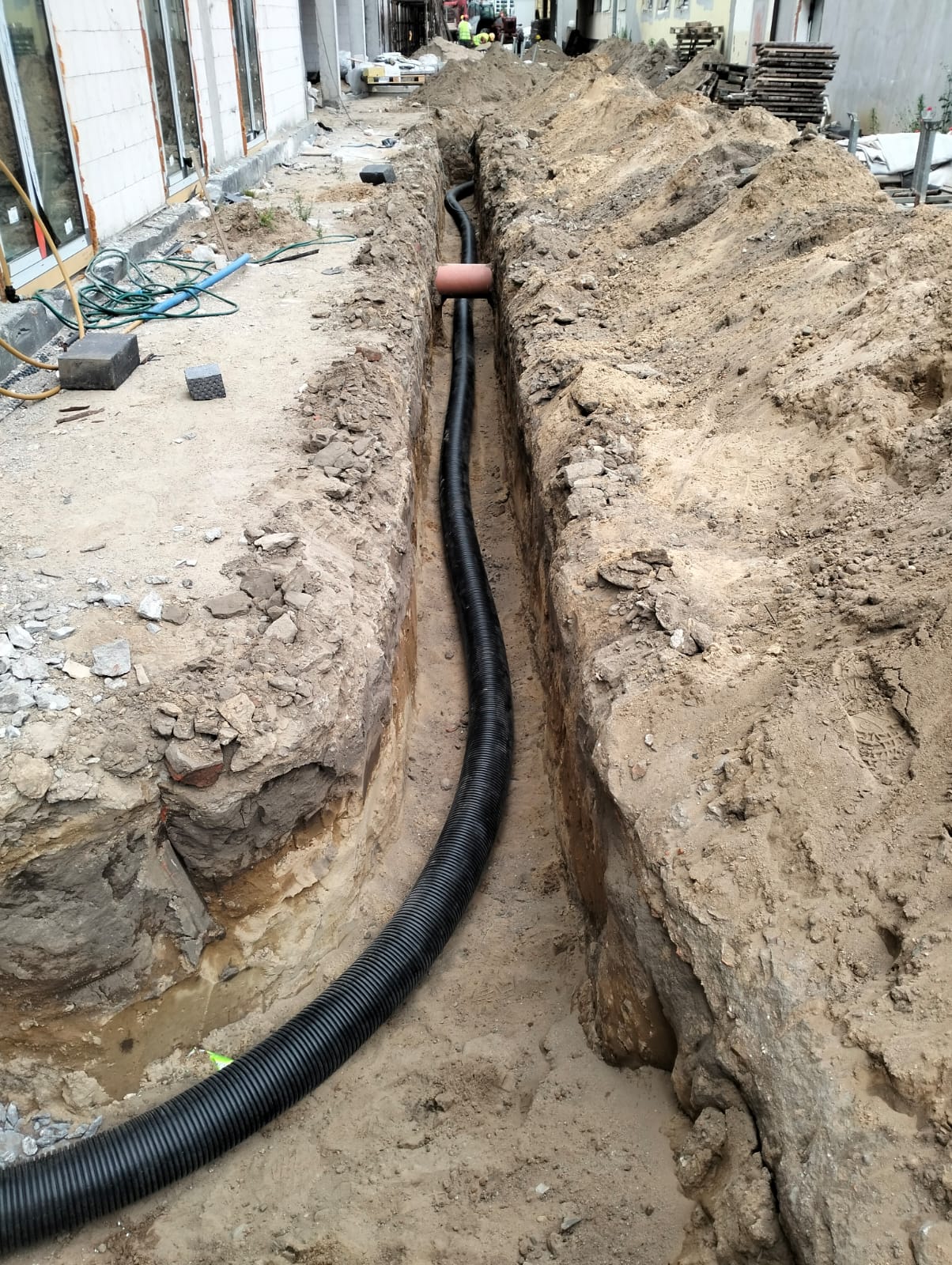

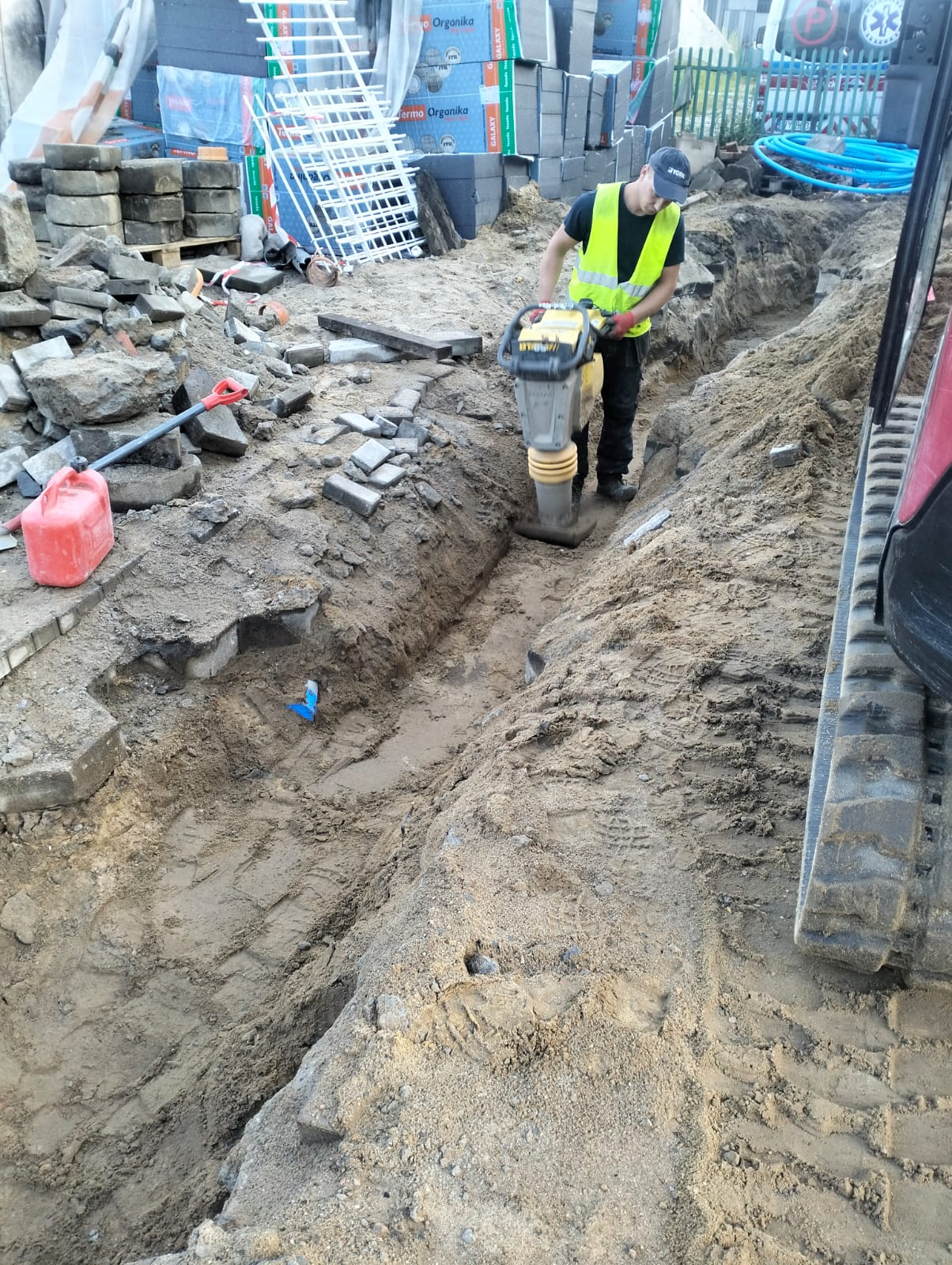

Równolegle z przyłączem wodociągowym wykonano przyłącze zasilania węzła cieplnego z wykorzystaniem rur preizolowanych. Widoczne na zdjęciach czarne rury z czerwonym i brązowym oznaczeniem zawierają wewnętrzne przewody stalowe otoczone izolacją z pianki poliuretanowej oraz zewnętrzną osłoną z PEHD. Rury preizolowane układano w wykopie z zachowaniem odpowiednich spadków oraz promieni łuków, a połączenia izolowano termokurczliwymi mufami zapewniającymi ciągłość izolacji. Zespół montażowy w żółtych kamizelkach wykonywał prace zgodnie z procedurami BHP, używając narzędzi mechanicznych do zagęszczania gruntu. Po zakończeniu montażu przystąpiono do warstwowego zasypywania wykopów z jednoczesnym zagęszczaniem każdej warstwy, co zapewnia stabilność podłoża oraz eliminuje przyszłe osiadanie gruntu.
