Wykonanie instalacji wodno-kanalizacyjnej w budynku mieszkalnym
Kompleksowe wykonanie instalacji wodno-kanalizacyjnej w nowo budowanym budynku mieszkalnym na etapie stanu surowego zamkniętego. Realizacja obejmowała montaż kompletnego układu rozprowadzenia wody oraz kanalizacji w posadzce z kolorowym systemem oznakowania przewodów. Wszystkie podejścia zostały precyzyjnie wyprowadzone do planowanych punktów sanitarnych zgodnie z projektem technicznym.
Zakres Prac
Przebieg realizacji

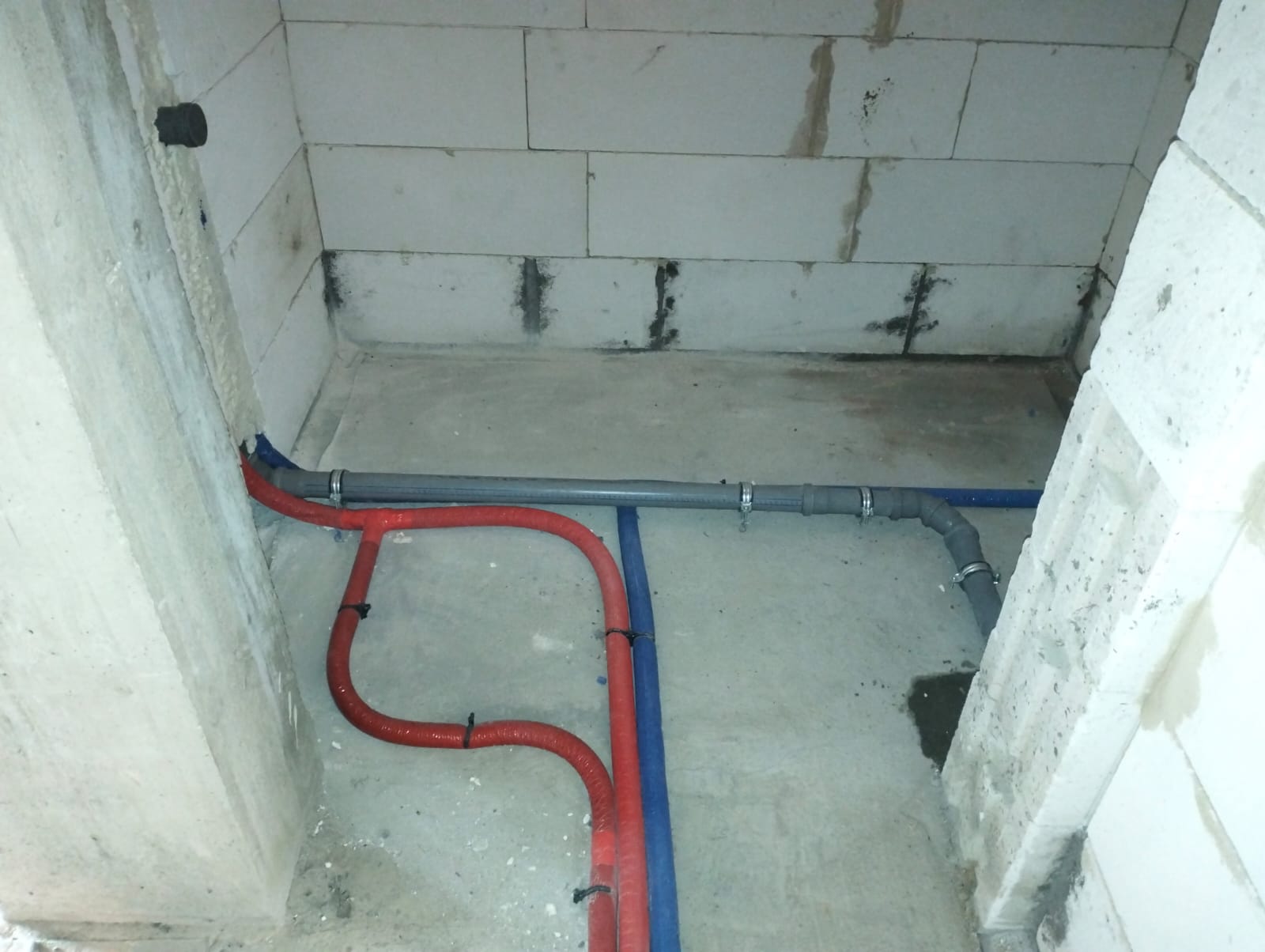

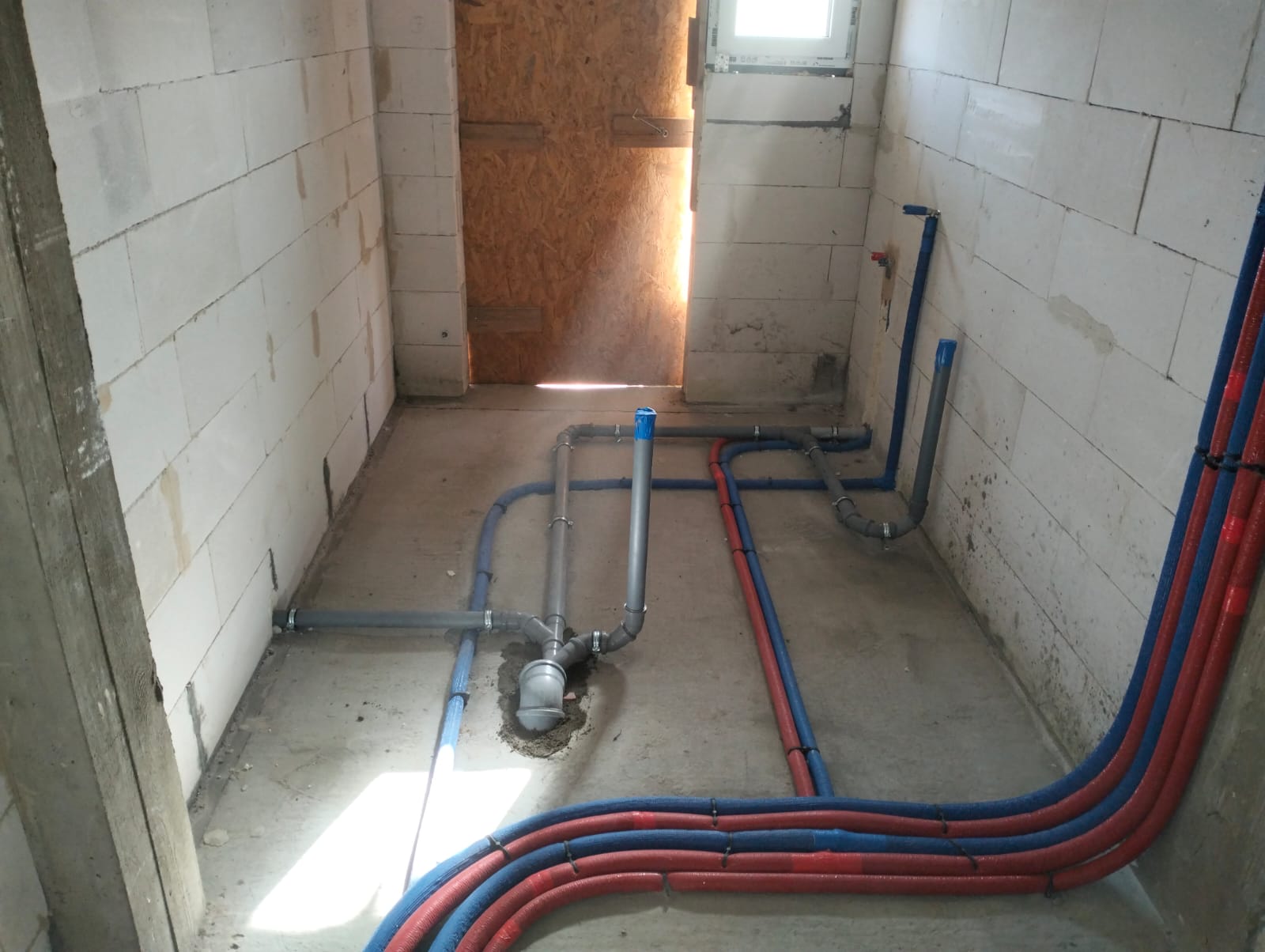

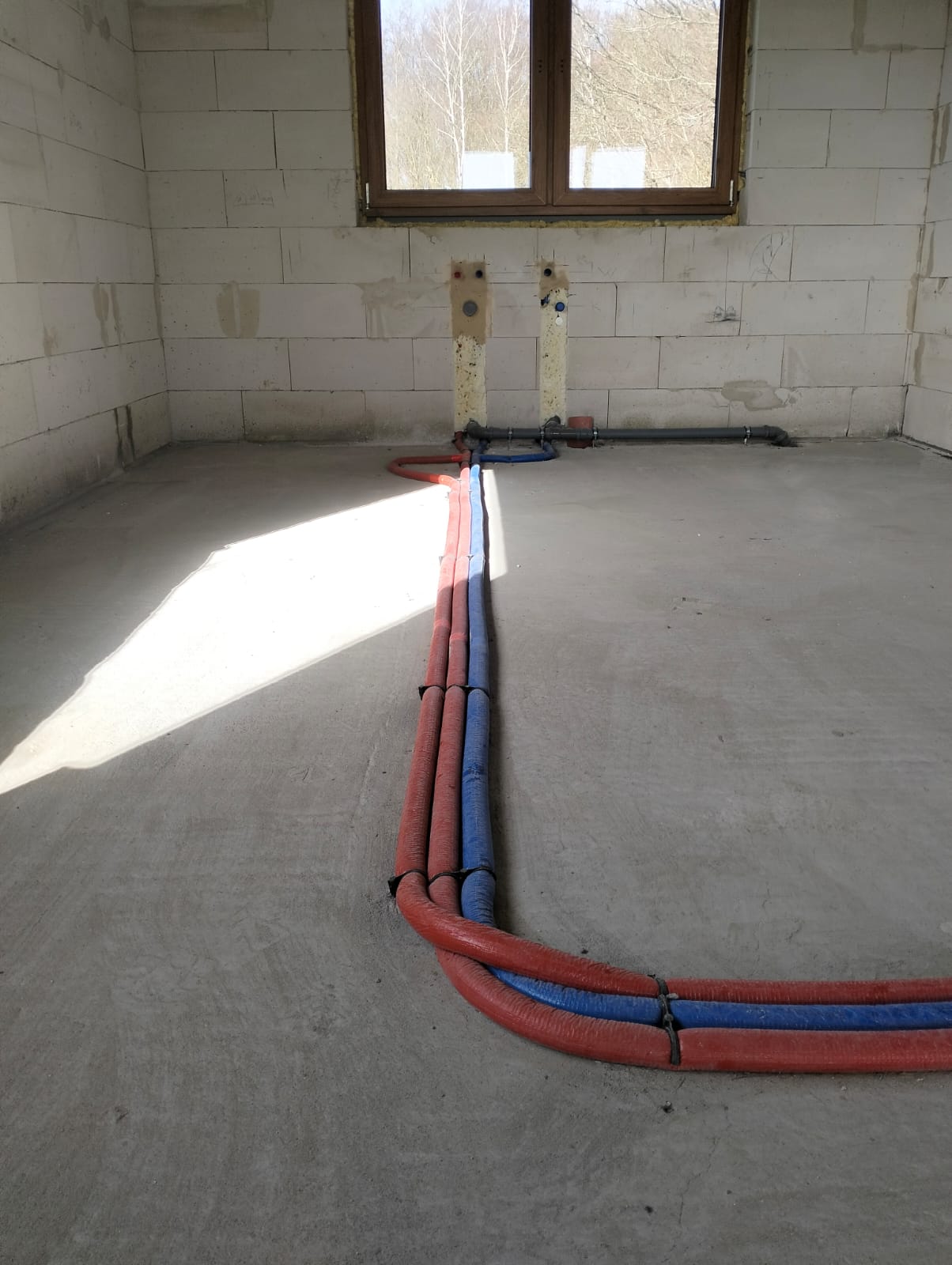

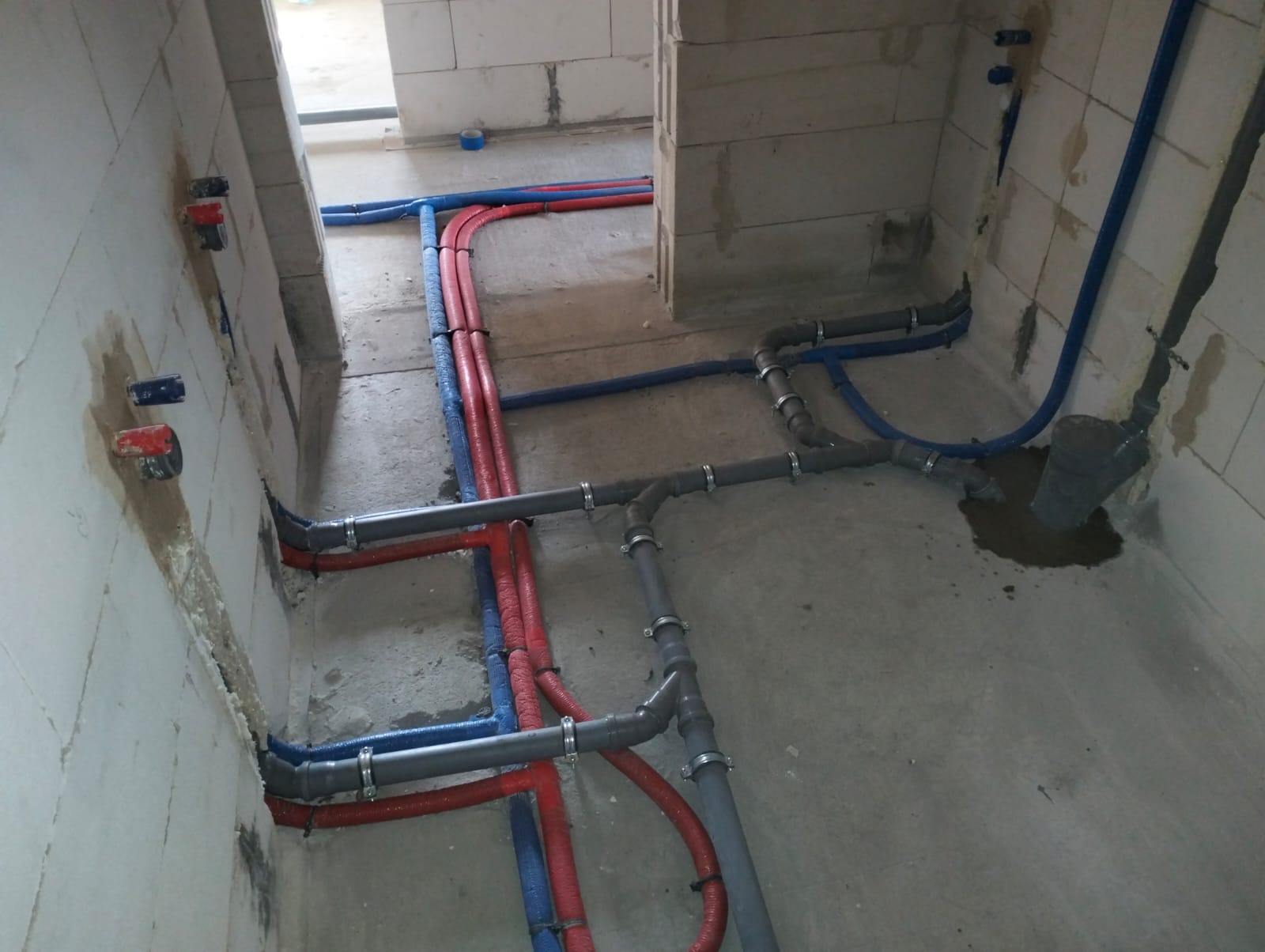

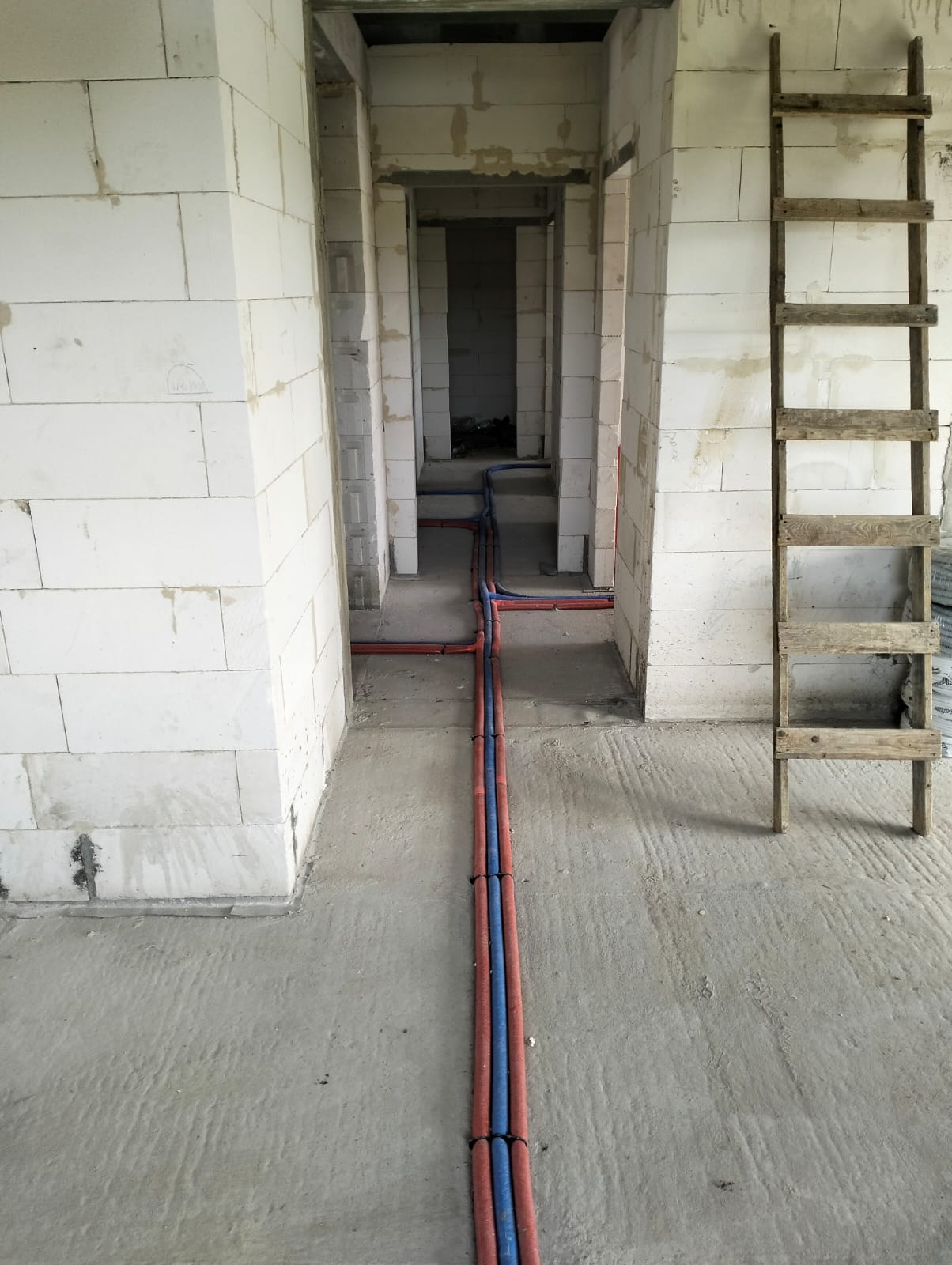

Prace montażowe rozpoczęto od szczegółowego wyznaczenia tras przebiegu wszystkich instalacji zgodnie z dokumentacją projektową oraz funkcjonalnym układem pomieszczeń. Zastosowano kolorowy system oznakowania przewodów, który znacząco ułatwia rozróżnienie instalacji oraz późniejsze prace serwisowe. Niebieskie rury oznaczają wodę zimną, czerwone wodę ciepłą, a szare kanalizację sanitarną. Wszystkie przewody zostały ułożone w posadzce, co pozwala na ich całkowite ukrycie pod przyszłą wylewką oraz finalnym wykończeniem podłogi.
W łazienkach oraz aneksie kuchennym wykonano rozbudowane układy rozdzielające z wykorzystaniem łączników i trójników. Przewody zimnej oraz ciepłej wody ułożono równolegle, zachowując prawidłowe odstępy oraz równomierny wygląd całej instalacji. Szczególną uwagę zwrócono na miejsca krzyżowania się przewodów, gdzie zastosowano odpowiednie łuki oraz przejścia eliminujące punkty naprężeń. Wszystkie rury zostały zamocowane do podłoża za pomocą systemowych obejm, zabezpieczających je przed przemieszczeniem podczas wylewania betonu.
Instalacja kanalizacyjna została wykonana z rur PVC o średnicach dopasowanych do rodzaju podłączanych urządzeń sanitarnych. Przewody kanalizacyjne prowadzono ze spadkiem gwarantującym swobodny grawitacyjny odpływ ścieków do głównych pionów kanalizacyjnych. Wyprowadzenia w ścianach zostały zabezpieczone oraz przygotowane do przyszłego montażu armatury. Wszystkie podejścia do punktów sanitarnych zostały precyzyjnie wyprowadzone w projektowanych lokalizacjach, co umożliwia bezproblemowy montaż urządzeń sanitarnych na etapie wykończenia. Po zakończeniu montażu instalacja została pozostawiona w pełnej gotowości do wykonania wylewki betonowej oraz dalszych prac budowlanych.
